23

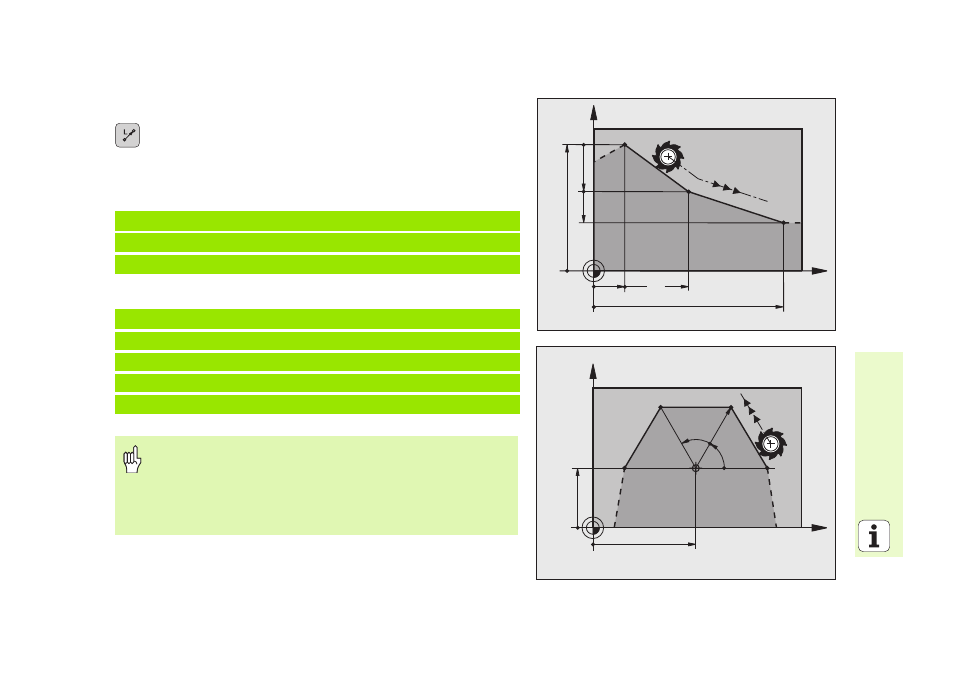

Funzi
oni di traiettoria
Retta L
 Coordinate del punto finale della retta
 Correzione del raggio RR/RL/R0
 Avanzamento F
 Funzione ausiliaria M
Con coordinate cartesiane
Con coordinate polari
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
„ Definire il polo CC, prima di programmare in coordinate
polari!
„ Programmare il polo CC unicamente in coordinate
cartesiane!
„ Il polo CC rimane attivo fino a quando non si definisce un
nuovo polo CC!
X
Y
60
15
40
10
10
20
X
Y
45
25
60°
60°
30
CC
