Programmazione lib
era dei
profili FK

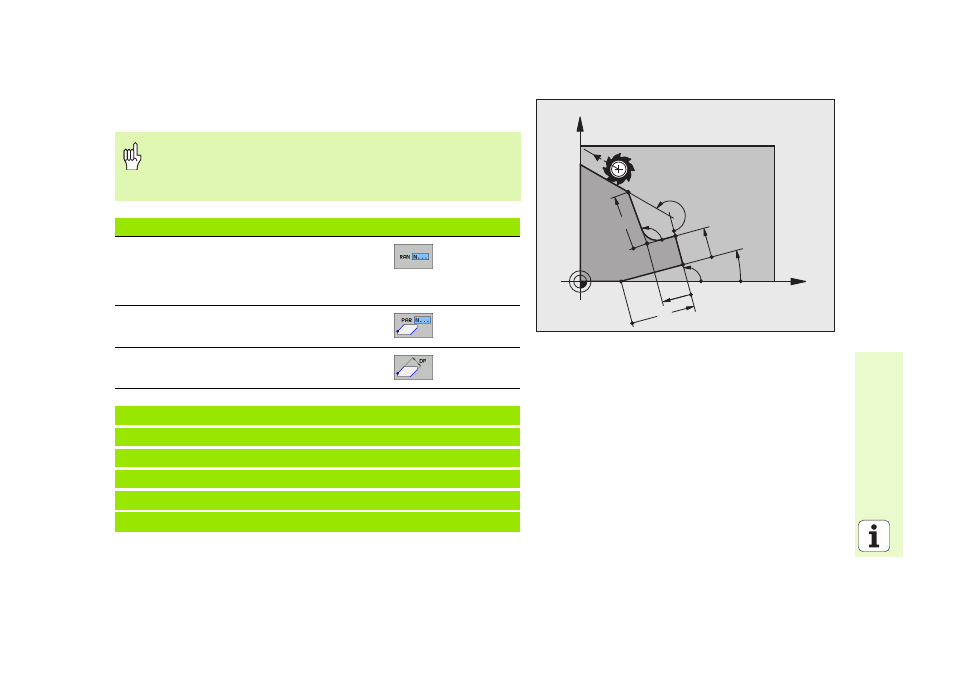

Riferimento relativo al blocco N: direzione e distanza dell'elemento
di profilo
Le coordinate con riferimento relativo devono essere sempre
programmate come valori incrementali. Inoltre si deve
indicare il numero del blocco dell'elemento di profilo al quale
essi si riferiscono.
Dati noti Softkey
Angolo tra una retta e un altro elemento del
profilo oppure tra la tangente di ingresso ad
un arco di cerchio ed un altro elemento del
profilo
Riferimenti relativi per le coordinate di una
traiettoria circolare
Distanza tra retta ed elemento di profilo
parallelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
