HEIDENHAIN iTNC 530 (340 49x-04) Pilot Manuale d'uso
Pagina 56
56
Ci
cli per l
a
realizzazione di
fori e
di filettature

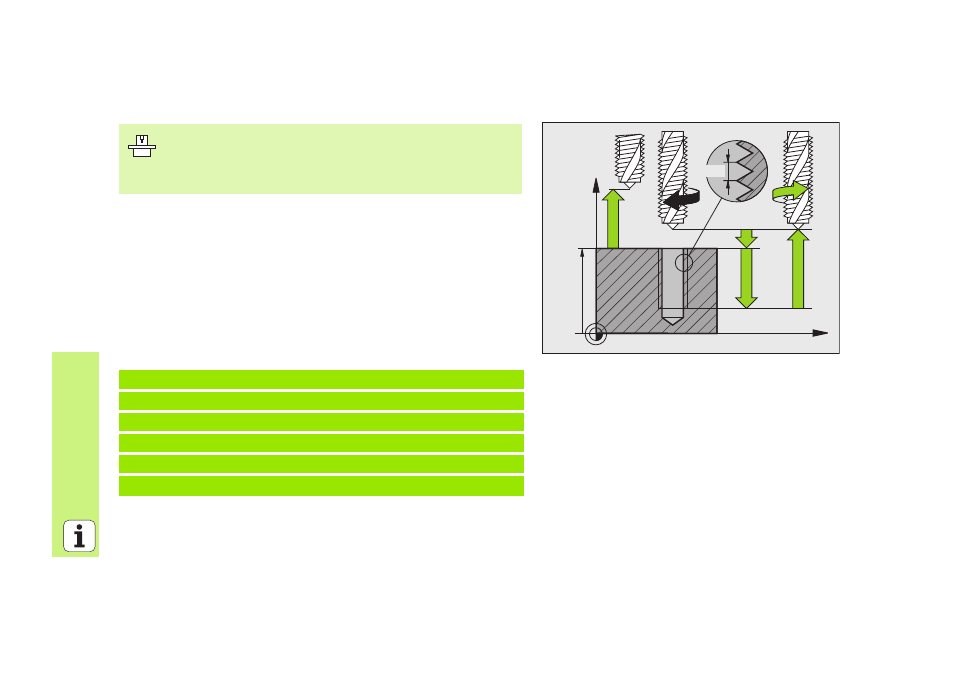

MASCHIATURA RIGIDA NUOVO (Ciclo 207) senza compensatore utensile
CYCL DEF: selezionare il ciclo 207 MASCHIATURA RIGIDA NUOVO
Distanza di sicurezza: Q200
Profondità di foratura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
Coord. della superficie del pezzo: Q203
2ª distanza di sicurezza: Q204
La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile!
La lavorazione viene eseguita con il mandrino regolato!
26 CYCL DEF 207 MASCHIATURA RIGIDA NUOVO
Q200=2
;DIST. DI SICUREZZA
Q201=-20
;PROFONDITÀ
Q239=+1
;PASSO FILETTATURA
Q203=+25
;COOR. SUPERF.
Q204=50
;2ª DIST. DI SICUREZZA
Z
X
Q203
Q204
Q200
Q201
Q239
