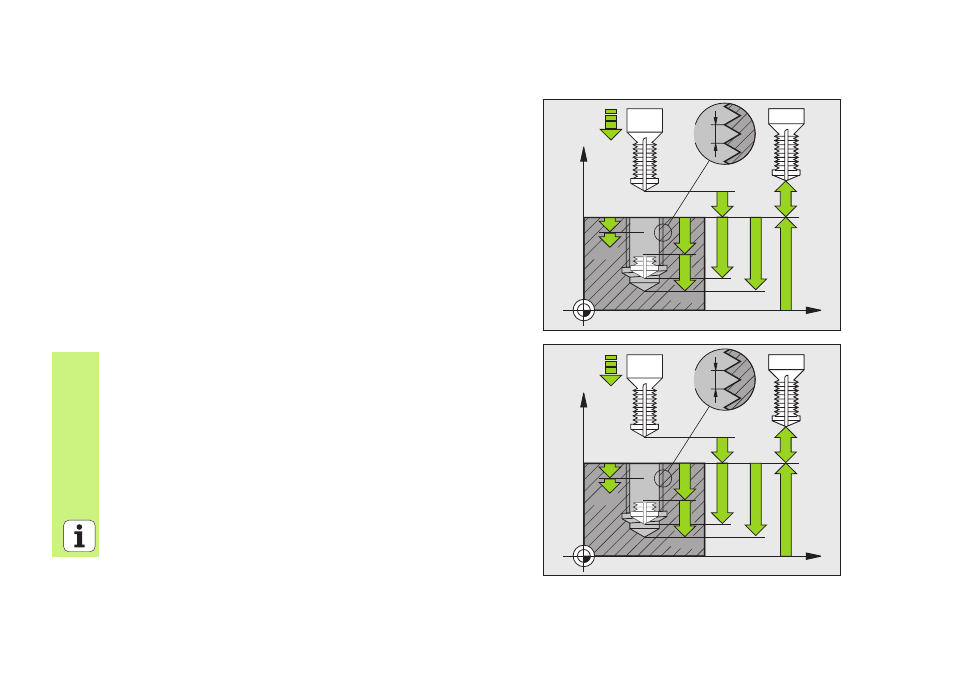

FRESATURA DI FILETTATURE CON PREFORO (Ciclo 264)
 Preposizionamento nel centro del foro con R0
 CYCL DEF: selezionare il ciclo 264 FRESATURA DI FILETTATURE CON PREFORO
 Diametro nominale della filettatura: Q335
 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
 Profondità di filettatura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Profondità di foratura: distanza tra la superficie del pezzo e il fondo
del foro: Q356
 Avanzamento di preposizionamento: Q253
 Tipo di fresatura: Q351
Concorde: +1
Discorde: -1
 Profondità di accostamento: Q202
 Distanza di prearresto sopra: Q258
 Profondità di foratura fino a rottura truciolo: Q257
 Ritorno con rottura truciolo: Q256
 Tempo di sosta sotto: Q211
 Profondità di smusso frontale: Q358
 Eccentr. di smusso frontale: Q359
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Avanzamento in profondità: Q206
 Avanzamento di fresatura: Q207
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
