HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 67)

67
Tasca, isole e
sca
nalature

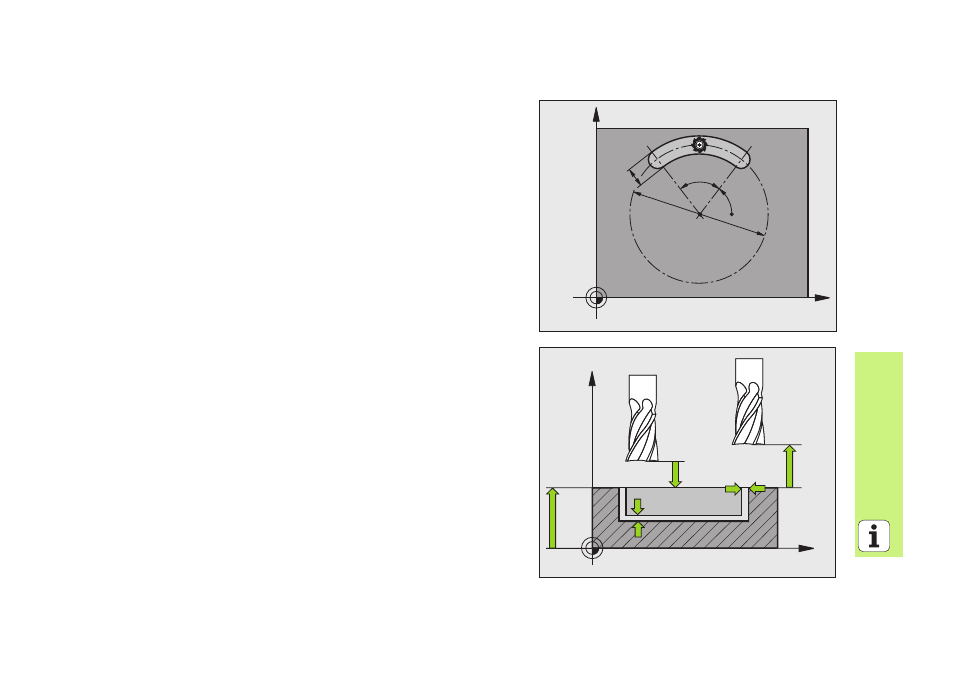

SCANALATURA CIRCOLARE (Ciclo 254)
 CYCL DEF: selezionare il ciclo 254 SCANALATURA CIRCOLARE
 Tipo di lavorazione (0/1/2): Q215
 Lunghezza 2º lato: Q219
 Sovrametallo per finitura laterale Q368
 Diametro del cerchio primitivo: Q375
 Posizione della scanalatura (0/1/2/3): Q367
 Centro 1º asse: Q216
 Centro 2º asse: Q217
 Angolo di partenza: Q376
 Angolo di apertura della scanalatura: Q248
 Passo angolare: Q378
 Numero di lavorazioni: Q377
 Avanzamento di fresatura: Q207
 Tipo di fresatura: Q351. Concorde: +1, discorde: -1
 Profondità: distanza tra la superficie del pezzo e il fondo della
scanalatura: Q201
 Profondità di accostamento: Q202
 Sovrametallo per finitura profondità: Q369
 Avanzamento in profondità: Q206
 Accostamento finitura: Q338
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Strategia di penetrazione: Q366. 0 = penetrazione perpendicolare, 1 =
penetrazione elicoidale
 Avanzamento finitura: Q385
X
Y
Q248
Q376
Q219
Q375
X
Z
Q200
Q20
Q20
Q36
Q36
