Cicli di spianatura
Introduzione

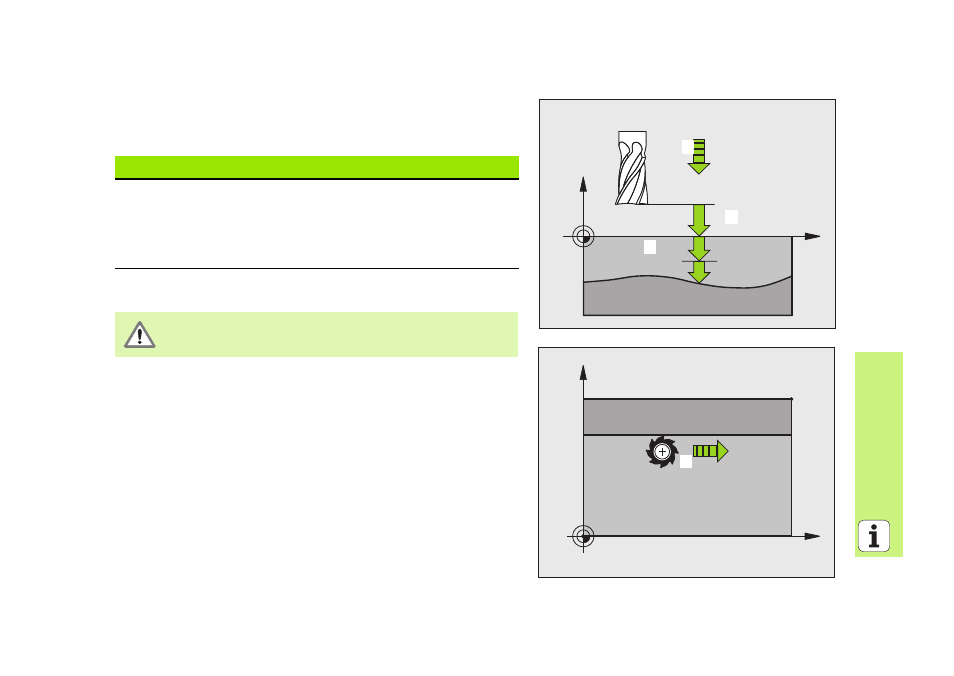

LAVORAZIONE DATI 3D (Ciclo 14)
 CYCL DEF: selezionare il ciclo 30 LAVORAZIONE DATI 3D
 Nome PGM dati digitalizzati
 Punto MIN campo
 Punto MAX campo
 Distanza di sicurezza: 1
 Profondità di accostamento: 2
 Avanzamento in profondità: 3
 Avanzamento: 4
 Funzione ausiliaria M
Cicli disponibili Pagina
30 LAVORAZIONE DATI 3D 83
230 SPIANATURA 84
231 SUPERFICIE REGOLARE 85
232 FRESATURA A SPIANARE 86
Il ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844)!
X
Z
13
11
12
Y
X MIN
MAX
14
