64
Tasca, isole e
sca
nalature

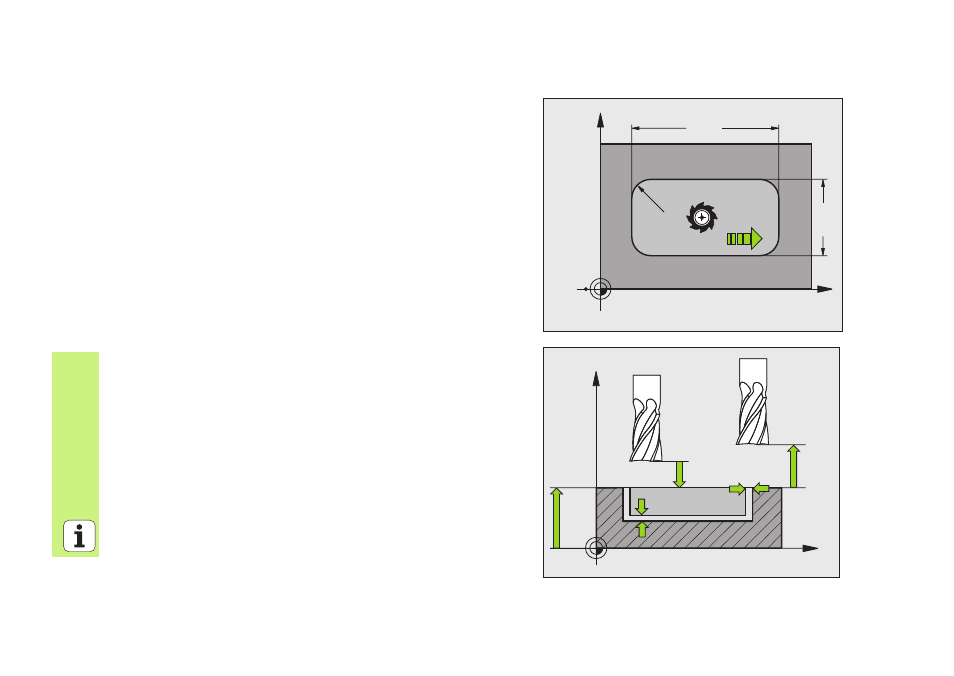

TASCA RETTANGOLARE (Ciclo 251)
 CYCL DEF: selezionare il ciclo 251 TASCA RETTANGOLARE
 Tipo di lavorazione (0/1/2): Q215
 Lunghezza 1º lato: Q218
 Lunghezza 2º lato: Q219
 Raggio dell'angolo: Q220
 Sovrametallo per finitura laterale Q368
 Rotazione: Q224
 Posizione tasca: Q367
 Avanzamento di fresatura: Q207
 Tipo di fresatura: Q351. Concorde: +1, discorde: -1
 Profondità: distanza tra la superficie del pezzo e il fondo della tasca:
Q201
 Profondità di accostamento: Q202
 Sovrametallo per finitura profondità: Q369
 Avanzamento in profondità: Q206
 Accostamento finitura: Q338
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Fattore di sovrapposizione traiettorie: Q370
 Strategia di penetrazione: Q366. 0 = penetrazione perpendicolare, 1 =
penetrazione elicoidale, 2 = penetrazione con pendolamento
 Avanzamento finitura: Q385
X
Y
Q21
9
Q218
Q207
Q220
X
Z
Q200
Q20
Q20
Q36
Q36
