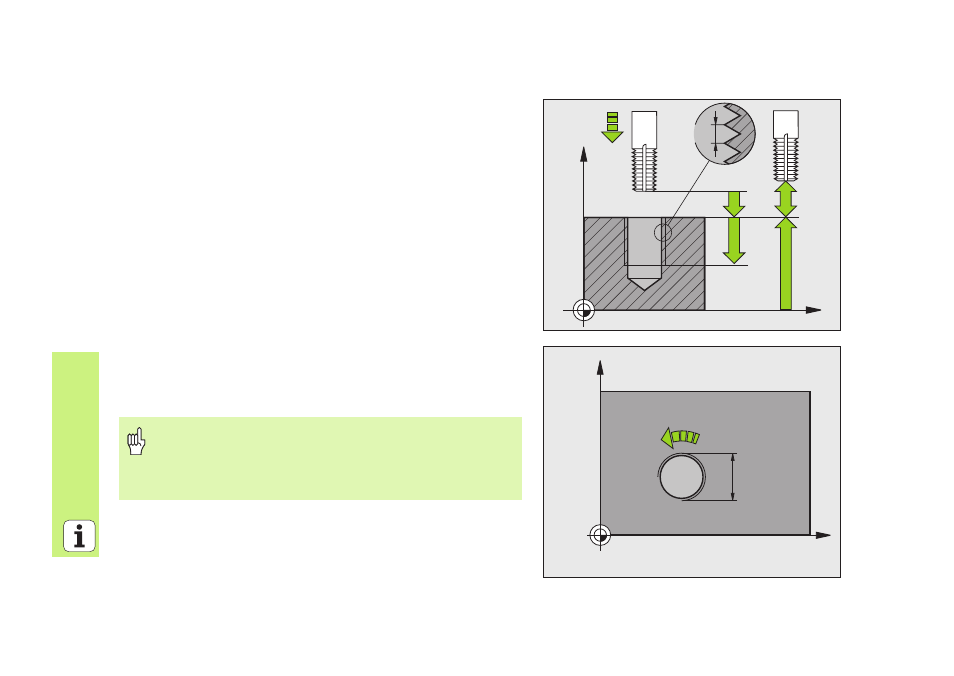

FRESATURA DI FILETTATURE (Ciclo 262)
 Preposizionamento nel centro del foro con R0
 CYCL DEF: selezionare il ciclo 262 FRESATURA DI FILETTATURE
 Diametro nominale della filettatura: Q335
 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
 Profondità di filettatura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Numero filetti fino alla ripresa: Q355
 Avanzamento di preposizionamento: Q253
 Tipo di fresatura: Q351
Concorde: +1
Discorde: -1
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Avanzamento di fresatura: Q207
Tenere presente che il TNC, prima di eseguire il
posizionamento, esegue un movimento di compensazione
secondo l'asse utensile. L'entità di tale movimento dipende
dal passo della filettatura. Assicurarsi che nel foro ci sia
spazio sufficiente!
