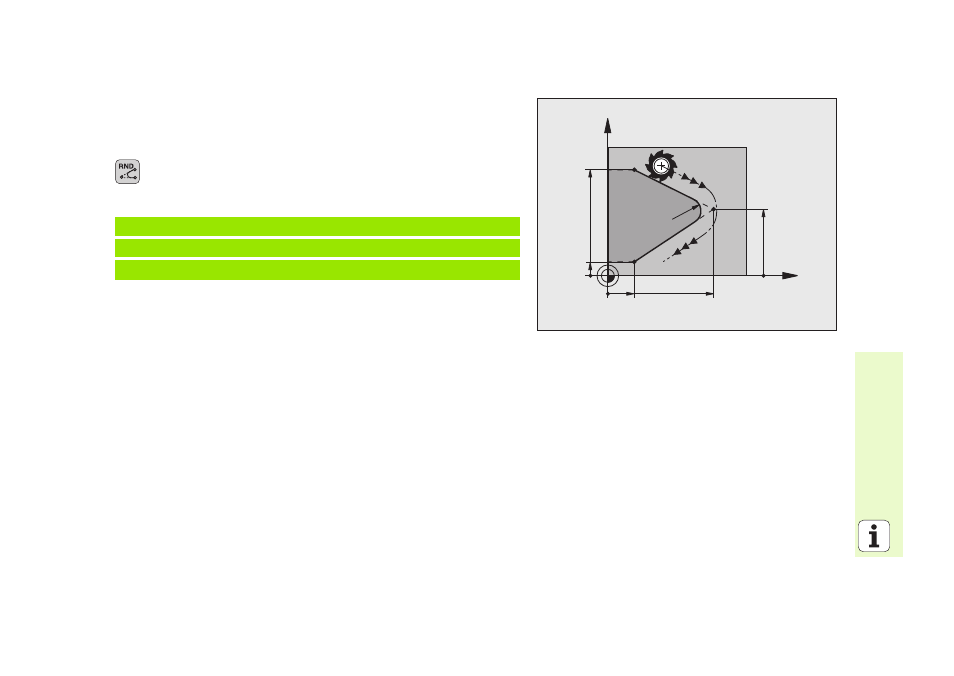

Arrotondamento spigoli RND

Gli archi di cerchio all'inizio e alla fine formano raccordi tangenziali con
l'elemento di profilo precedente e seguente.

Raggio R dell'arco di cerchio

Avanzamento F per arrotondamento angoli

5 L X+10 Y+40 RL F300 M3

6 L X+40 Y+25

7 RND R5 F100

X

Y

40

40

R5

5

10

25
