62
Ci
cli per l
a
realizzazione di
fori e
di filettature

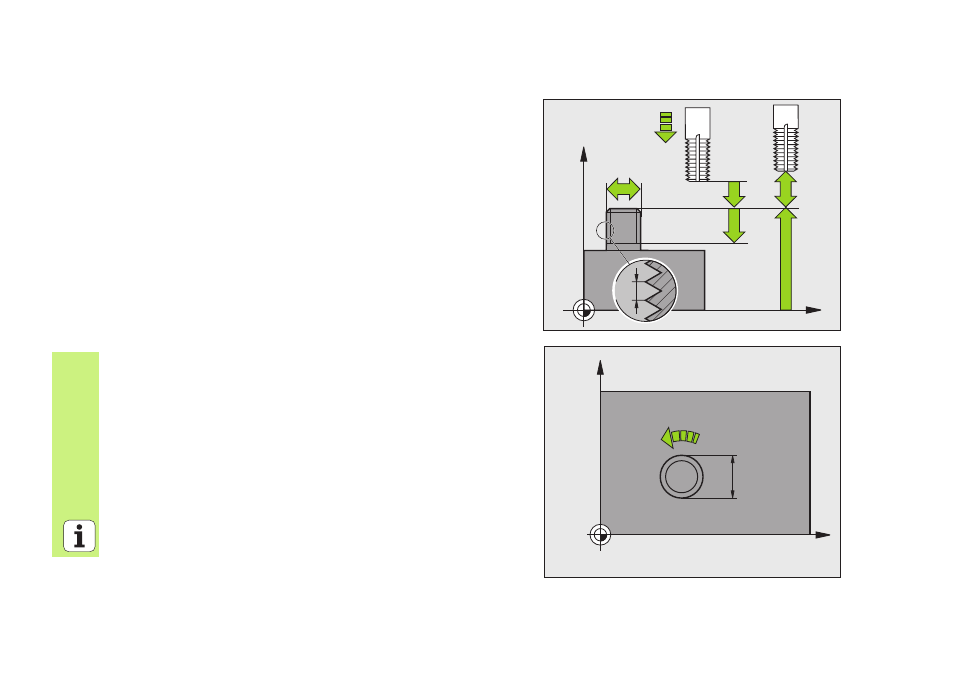

FRESATURA DI FILETTATURE ESTERNE (Ciclo 267)
 Preposizionamento nel centro del foro con R0
 CYCL DEF: selezionare il ciclo 267 FRESATURA DI FILETTATURE ESTERNE
 Diametro nominale della filettatura: Q335
 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
 Profondità di filettatura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Numero filetti fino alla ripresa: Q355
 Avanzamento di preposizionamento: Q253
 Tipo di fresatura: Q351
Concorde: +1
Discorde: -1
 Distanza di sicurezza: Q200
 Profondità di smusso frontale: Q358
 Eccentr. di smusso frontale: Q359
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Avanzamento smusso: Q254
 Avanzamento di fresatura: Q207
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
X
Y
Q207
Q335
