24
Funzi
oni di traiettoria

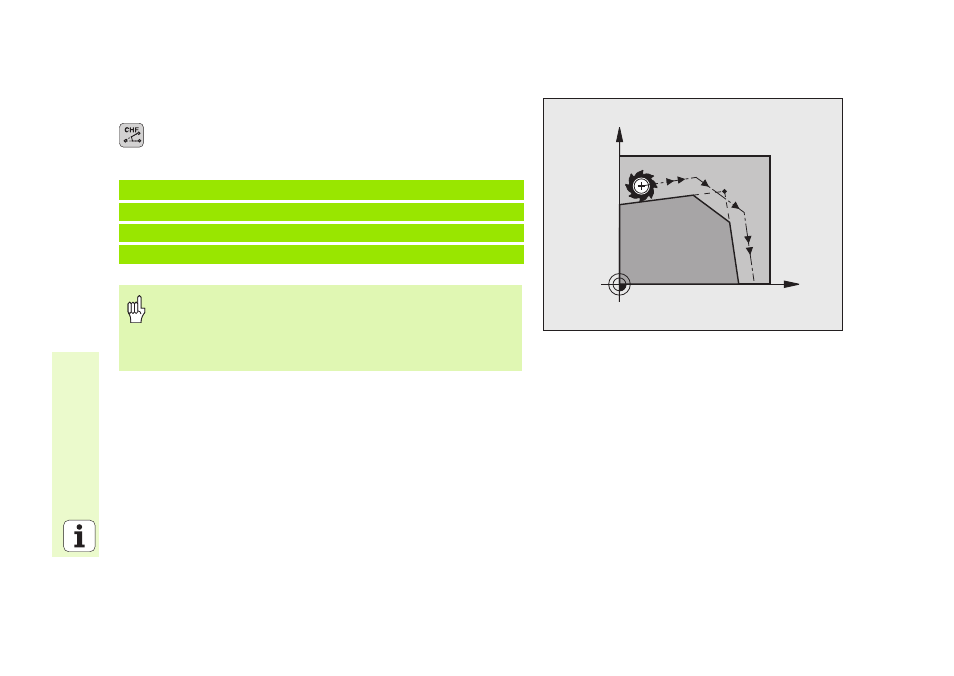

Inserimento di uno smusso CHF tra due rette
 Lunghezza della sezione di smusso
 Avanzamento F
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
„ Un profilo non può iniziare con un blocco CHF!
„ La correzione del raggio prima e dopo il blocco CHF deve
essere uguale
„ Lo smusso deve poter essere eseguito con l'utensile
attuale!
X
Y
