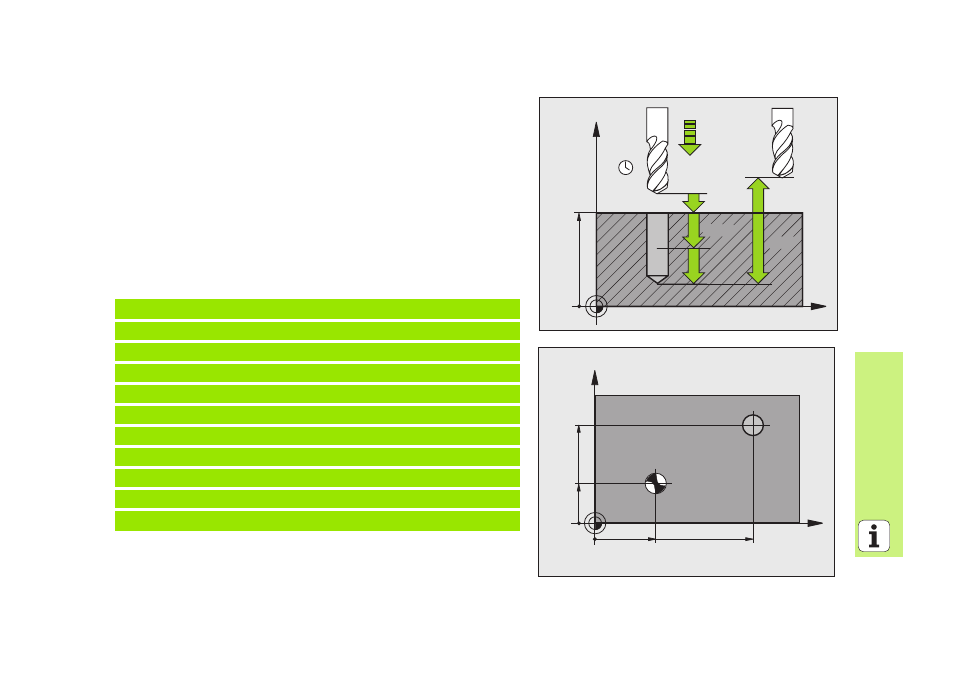

CENTRATURA (Ciclo 240)
CYCL DEF: selezionare il ciclo 400 CENTRATURA
Distanza di sicurezza: Q200
Selezione profondità/diametro: definisce se la centratura deve
avvenire alla profondità o al diametro inseriti: Q343
Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
Diametro: il segno definisce la direzione di lavorazione: Q344
Avanzamento in profondità: Q206
Tempo di sosta sotto: Q211
Coord. della superficie del pezzo: Q203
2ª distanza di sicurezza: Q204
11 CYCL DEF 240 CENTRATURA
Q200=2
;DIST. DI SICUREZZA
Q343=1
;SELEZ. PROFONDITÀ/DIAM.
Q201=+0
;PROFONDITÀ
Q344=-10
;DIAMETRO
Q206=250
;AVANZAMENTO PROF.
Q211=0
;TEMPO DI SOSTA SOTTO
Q203=+20
;COOR. SUPERF.
Q204=100
;2ª DIST. DI SICUREZZA
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
