HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 77)

77
Ci
cli SL

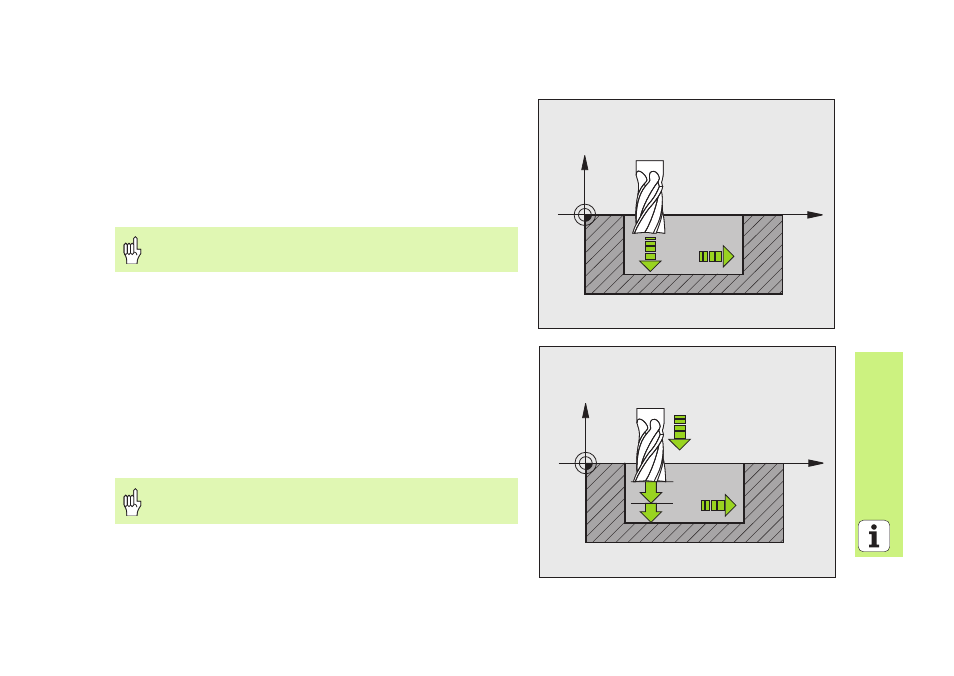

FINITURA DEL FONDO (Ciclo 23)
Il piano da lavorare viene finito in modo parallelo al sovrametallo per
finitura profondità.
 CYCL DEF: selezionare il ciclo 23 FINITURA DEL FONDO
 Avanzamento in profondità: Q11
„ Avanzamento svuotamento: Q12
 Inversione avanzamento: Q208
FINITURA LATERALE (Ciclo 24)
Finitura dei singoli segmenti di profilo.
 CYCL DEF: selezionare il ciclo 24 FINITURA LATERALE
 Senso di rotazione Q9 In senso orario Q9 = -1, In senso antiorario
Q9 = +1
 Profondità di accostamento: Q10
 Avanzamento in profondità: Q11
 Avanzamento svuotamento: Q12
 Sovrametallo per finitura laterale: Q14: quota per finiture ripetute
Chiamare il ciclo 22 SVUOTAMENTO prima del ciclo 23!
X
Z
Q11
Q12
Chiamare il ciclo 22 SVUOTAMENTO prima del ciclo 24!
X
Z
Q11
Q12
Q10
