Tasca, isole e
sca
nalature

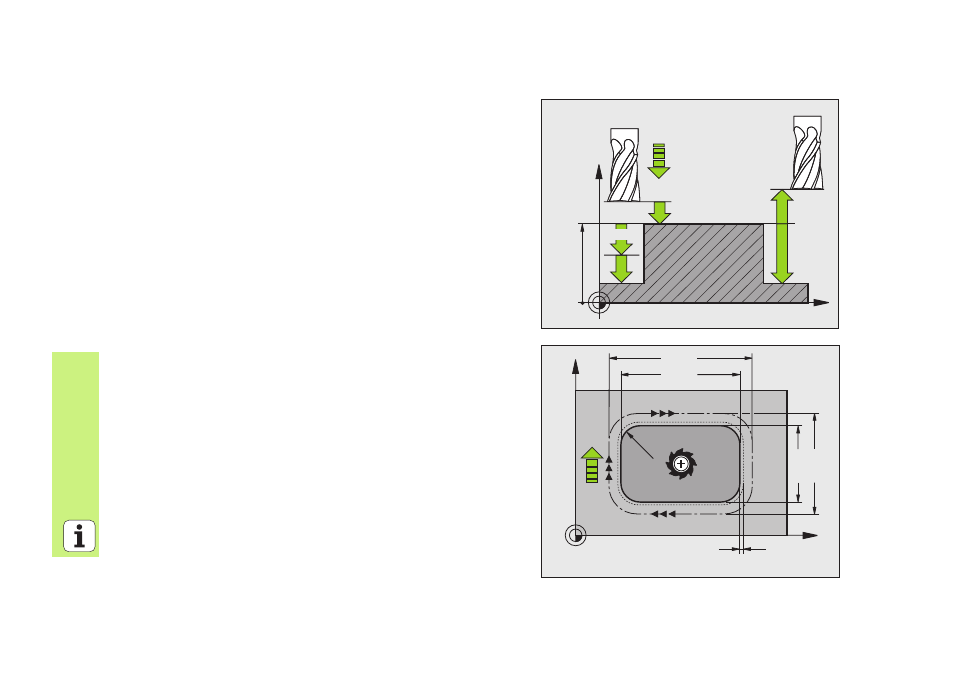

ISOLA RETTANGOLARE (Ciclo 256)
 CYCL DEF: selezionare il ciclo 256 ISOLA RETTANGOLARE
 Lunghezza 1º lato: Q218
 Quota pezzo grezzo 1: Q424
„ Lunghezza 2º lato: Q219
 Quota pezzo grezzo 2: Q425
„ Raggio dell'angolo: Q220
 Sovrametallo per finitura laterale Q368
 Rotazione: Q224
 Posizione isola: Q367
 Avanzamento di fresatura: Q207
 Tipo di fresatura: Q351. Concorde: +1, discorde: -1
 Profondità: distanza tra la superficie del pezzo e il fondo dell'isola:
Q201
 Profondità di accostamento: Q202
 Avanzamento in profondità: Q206
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
„ Fattore di sovrapposizione traiettorie: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
