HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 52)

52
Ci
cli per l
a
realizzazione di
fori e
di filettature

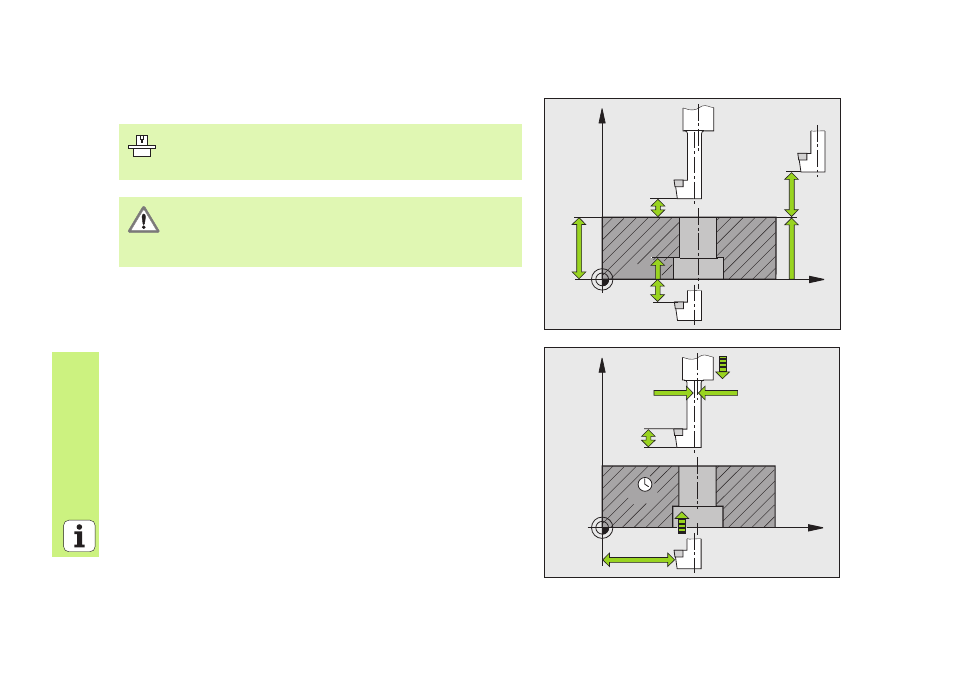

CONTROFORATURA INVERTITA (Ciclo 204)
 CYCL DEF: selezionare il ciclo 204 CONTROFORATURA INVERTITA
 Distanza di sicurezza: Q200
 Profondità smusso: Q249
 Spessore del materiale: Q250
 Quota di eccentricità: Q251
 Altezza tagliente: Q252
 Avanzamento di preposizionamento: Q253
 Avanzamento smusso: Q254
 Tempo di sosta sul fondo: Q255
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Direzione di disimpegno (0/1/2/3/4): Q214
 Angolo di orientamento del mandrino: Q336
„ La macchina e il TNC devono essere predisposti per la
CONTROFORATURA INVERTITA dal costruttore.
„ La lavorazione viene eseguita con il mandrino regolato!
„ Attenzione, pericolo di collisione! Selezionare la direzione
di disimpegno in modo che l'utensile si allontani dal fondo
del foro!
„ Utilizzare il ciclo solo con utensili alesatori invertiti!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
