82
Ci
cli SL

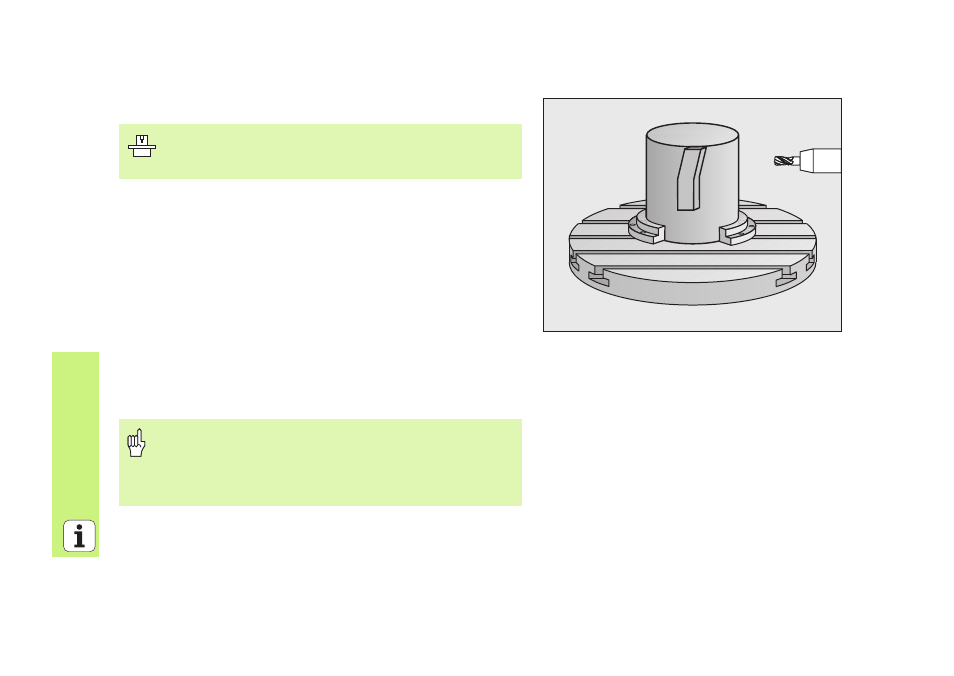

SUPERFICIE CILINDRICA (Ciclo 39, opzione software 1)
Con il ciclo 39 PROFILO SU SUPERFICIE CILINDRICA è possibile trasferire
un profilo aperto definito nello sviluppo su una superficie cilindrica.
 Definire il profilo in un sottoprogramma e fissarlo con il ciclo 14 PROFILO
 CYCL DEF: selezionare il ciclo 39 PROFILO SU SUPERFICIE CILINDRICA
 Profondità di fresatura: Q1
 Sovrametallo per finitura laterale: Q3
 Distanza di sicurezza: Q6. distanza tra l'utensile e la superficie del
pezzo
 Profondità di accostamento: Q10
 Avanzamento in profondità: Q11
 Avanzamento di fresatura: Q12
 Raggio del cilindro: Q16. Raggio del cilindro
 Unità di misura: Q17. gradi = 0, mm/inch = 1
La macchina e il TNC devono essere predisposti dal
costruttore per il ciclo 39 PROFILO SU SUPERFICIE
CILINDRICA
!
„ Il pezzo deve essere serrato in modo centrato!
„ L'asse dell'utensile deve essere perpendicolare all'asse
della tavola rotante!
„ Il ciclo 14 PROFILO può contenere un solo numero label!
„ Il sottoprogramma può contenere circa 2048 tratti di retta!
