SUPERFICIE CILINDRICA (Ciclo 27, opzione software 1)

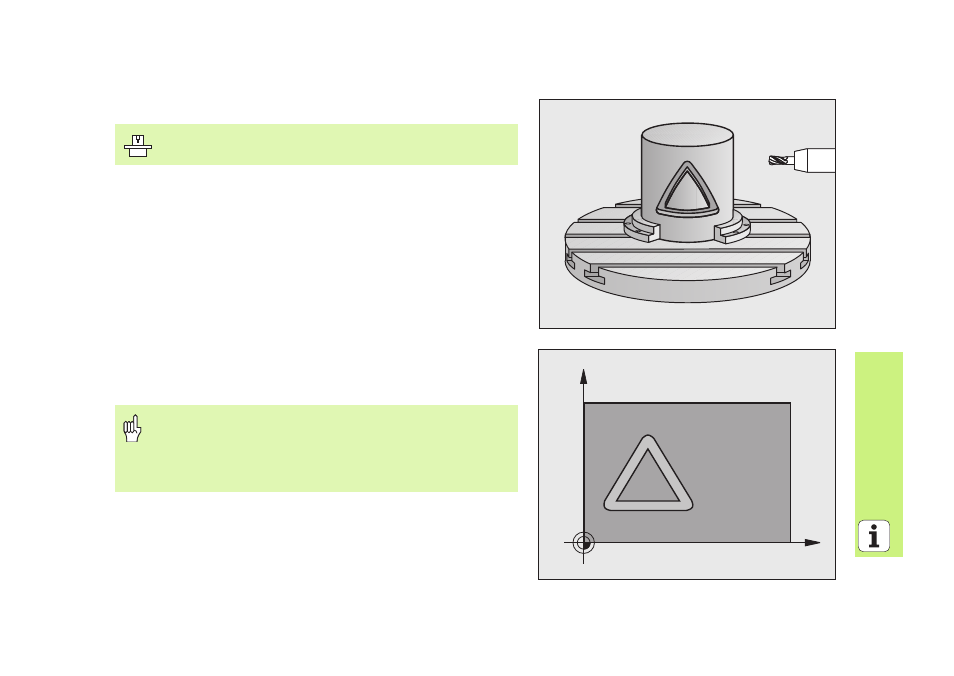

Con il ciclo 27 SUPERFICIE CILINDRICA è possibile trasferire un profilo
definito nello sviluppo su una superficie cilindrica.
 Definire il profilo in un sottoprogramma e fissarlo con il ciclo 14 PROFILO
 CYCL DEF: selezionare il ciclo 27 SUPERFICIE CILINDRICA
 Profondità di fresatura: Q1
 Sovrametallo per finitura laterale: Q3
 Distanza di sicurezza: Q6. distanza tra l'utensile e la superficie del
pezzo
 Profondità di accostamento: Q10
 Avanzamento in profondità: Q11
 Avanzamento di fresatura: Q12
 Raggio del cilindro: Q16. Raggio del cilindro
 Unità di misura: Q17. gradi = 0, mm/inch = 1
La macchina e il TNC devono essere predisposti dal
costruttore per il ciclo 27 SUPERFICIE CILINDRICA!
„ Il pezzo deve essere serrato in modo centrato!
„ L'asse dell'utensile deve essere perpendicolare all'asse
della tavola rotante!
„ Il ciclo 14 PROFILO può contenere un solo numero label!
„ Il sottoprogramma può contenere circa 1024 tratti di retta!
C
Z
