Programmazione lib
era dei
profili FK
Punti ausiliari su un profilo o in vicinanza
Dati noti Softkey
Coordinata X di un punto ausiliario
P1 oppure P2 di una retta
Coordinata Y di un punto ausiliario
P1 oppure P2 di una retta
Coordinata X di un punto ausiliario
P1, P2 oppure P3 di una traiettoria
circolare
Coordinata Y di un punto ausiliario
P1, P2 oppure P3 di una traiettoria
circolare
Dati noti Softkey
Coordinate X e Y del punto ausil. in vicinanza
di una retta
Distanza del punto ausiliario dalla retta
Coordinate X e Y del punto ausil. in vicinanza
di una traiettoria circolare
Distanza del punto ausiliario dalla traiettoria
circolare

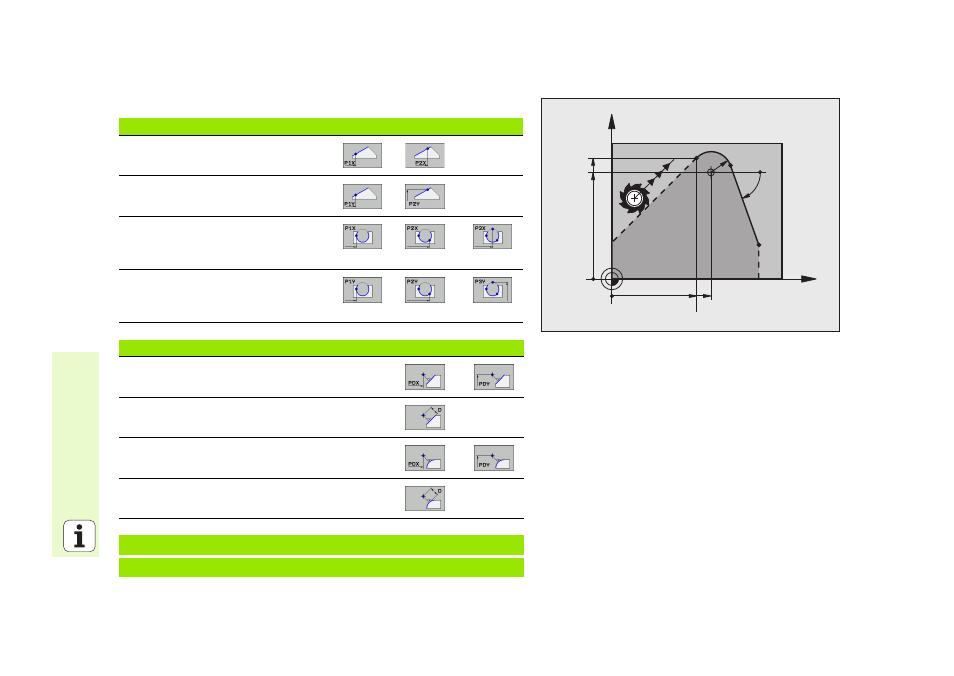

13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
