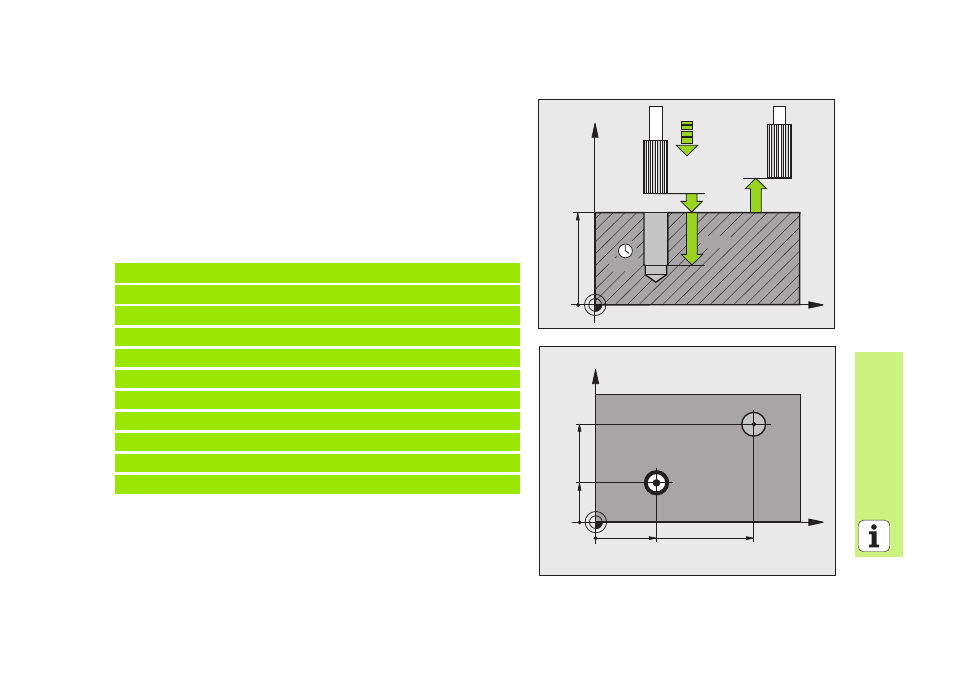

ALESATURA (Ciclo 201)
 CYCL DEF: selezionare il ciclo 201 ALESATURA
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Tempo di sosta sotto: Q211
 Inversione avanzamento: Q208
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
10 L Z+100 R0 FMAX
11 CYCL DEF 201 ALESATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=100 ;AVANZAMENTO PROF.
Q211=0.5 ;TEMPO DI SOSTA SOTTO
Q208=250 ;INVERS. AVANZAMENTO
Q203=+20 ;COOR. SUPERF.
Q204=100 ;2ª DIST. DI SICUREZZA
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
