Programmazione libera dei profili FK

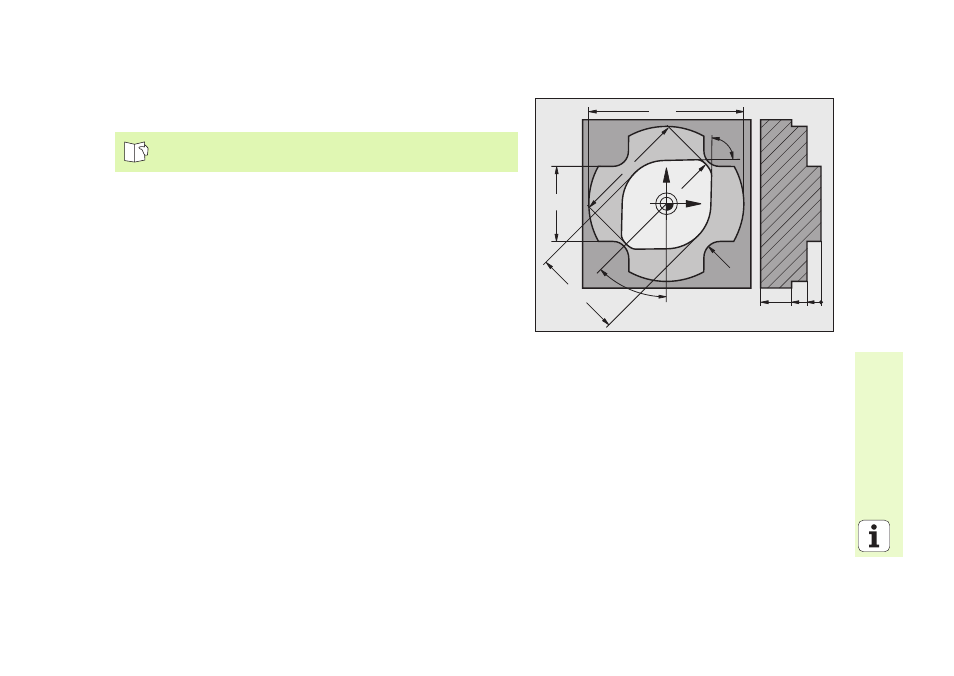

Se nel disegno del pezzo mancano le coordinate del punto di destinazione
oppure i disegni contengono dati che non possono essere inseriti per
mezzo dei tasti grigi delle funzioni di traiettoria, si ricorre alla
"Programmazione libera dei profili FK".
Dati possibili per un elemento di profilo:
„ Coordinate note del punto finale
„ Punti ausiliari sull'elemento di profilo
„ Punti ausiliari in vicinanza dell'elemento di profilo
„ Riferimento relativo ad un altro elemento di profilo
„ Dati di direzione (angoli) / dati di lunghezza
„ Dati di andamento del profilo
Corretto impiego della programmazione profili FK:
„ Tutti gli elementi di profilo devono trovarsi nel piano di lavoro
„ Inserire tutti i dati disponibili per un elemento di profilo
„ Mescolando blocchi convenzionali con blocchi FK, ogni sezione
programmata con FK deve essere definita in modo univoco. Solo allora
il TNC consente l'inserimento di funzioni di traiettoria convenzionali.
Vedere "Traiettorie - Programmazione libera dei profili FK"
