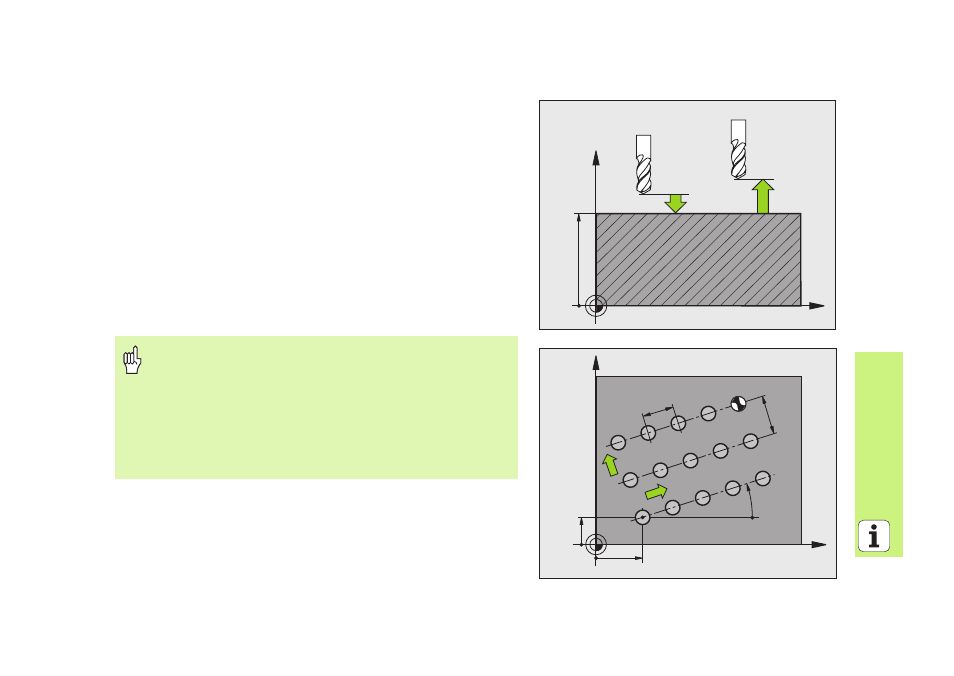

SAGOMA DI PUNTI SU LINEE (Ciclo 221)
 CYCL DEF: selezionare il ciclo 221 SAGOMA DI PUNTI SU LINEE
 Punto di partenza 1º asse: Q225
 Punto di partenza 2º asse: Q226
 Distanza 1º asse: Q237
 Distanza 2º asse: Q238
 Numero colonne: Q242
 Numero linee: Q243
 Rotazione: Q224
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Andare ad altezza sicura: Q301
Il TNC preposiziona automaticamente l'utensile nell'asse utensile e nel
piano di lavoro.
„ Il ciclo 221 SAGOMA DI PUNTI SU LINEE è attivo dalla sua
definizione!
„ Il ciclo 221 chiama automaticamente l'ultimo ciclo di
lavorazione definito!
„ Con il ciclo 221 si possono combinare i seguenti cicli: 1, 2,
3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207, 208,
209, 240, 251, 252, 253, 256, 257, 262, 263, 264, 265, 267
„ Distanza di sicurezza, coord. della superficie del pezzo e 2ª
distanza di sicurezza sono sempre attive dal ciclo 221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
