84
Ci
cli di
spian
a
tura

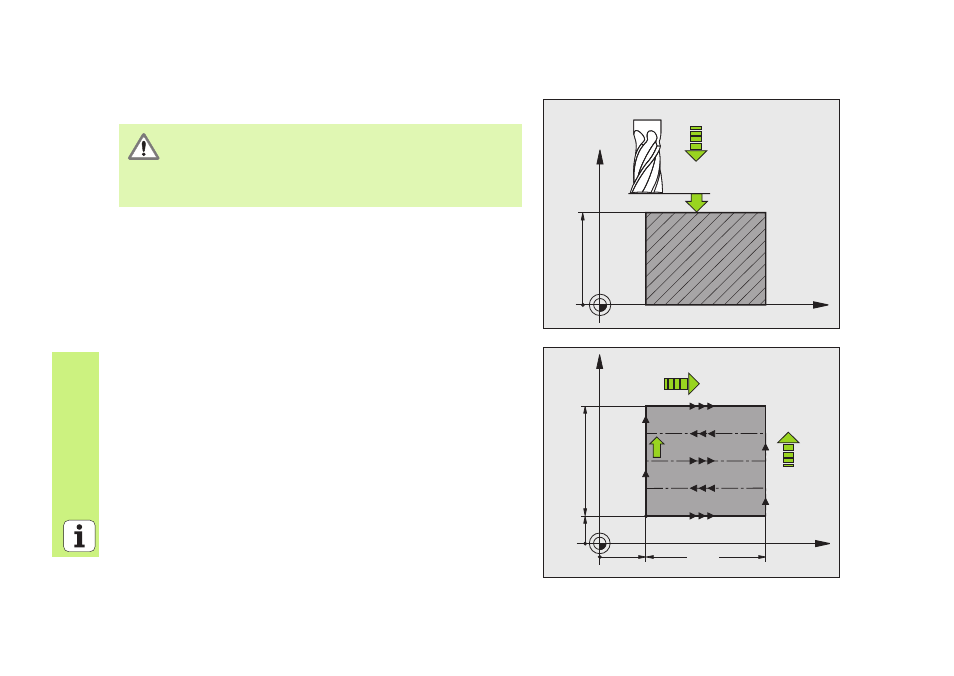

SPIANATURA (Ciclo 230)
 CYCL DEF: selezionare il ciclo 230 SPIANATURA
 Punto di partenza 1º asse: Q225
 Punto di partenza 2º asse: Q226
 Punto di partenza 3º asse: Q227
 Lunghezza 1º lato Q218
 Lunghezza 2º lato Q219
 Numero dei tagli: Q240
 Avanzamento in profondità: Q206
 Avanzamento di fresatura: Q207
 Avanzamento trasversale: Q209
 Distanza di sicurezza: Q200
Il TNC posiziona prima l'utensile nel piano di lavoro, partendo
dalla posizione attuale, e poi nell'asse dell'utensile sul punto
di partenza. L'utensile deve essere preposizionato in modo
tale da escludere qualsiasi collisione con il pezzo o i
dispositivi di serraggio!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
