HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 70)

70
Sa
gome di
punti
Sagome di punti
Introduzione

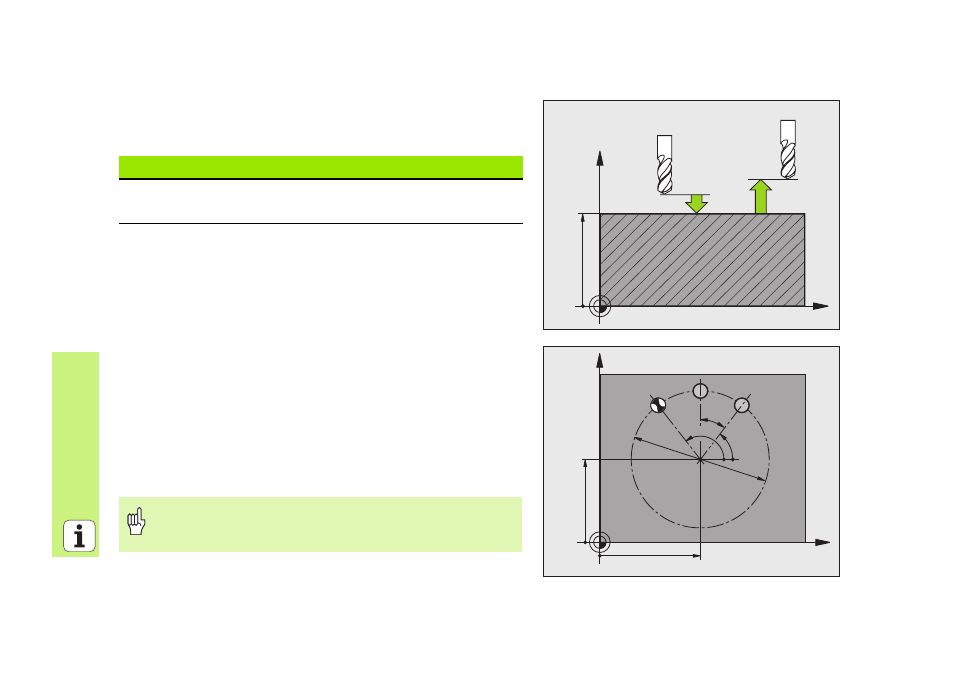

SAGOMA DI PUNTI SU CERCHIO (Ciclo 220)
 CYCL DEF: selezionare il ciclo 220 SAGOMA DI PUNTI SU CERCHIO
 Centro 1º asse: Q216
 Centro 2º asse: Q217
 Diametro del cerchio primitivo: Q244
 Angolo di partenza: Q245
 Angolo finale: Q246
 Passo angolare: Q247
 Numero di lavorazioni: Q241
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Andare ad altezza sicura: Q301
 Tipo di spostamento: Q365
Cicli disponibili Pagina
220 SAGOMA DI PUNTI SU CERCHIO 70
221 SAGOMA DI PUNTI SU LINEE 71
Con il ciclo 220 si possono combinare i seguenti cicli: 200,
201, 202, 203, 204, 205, 206, 207, 208, 209, 240, 251, 252,
253, 254, 256, 257, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
