101
La funzione P
L
ANE
(opzio
ne
so
ftware
1)

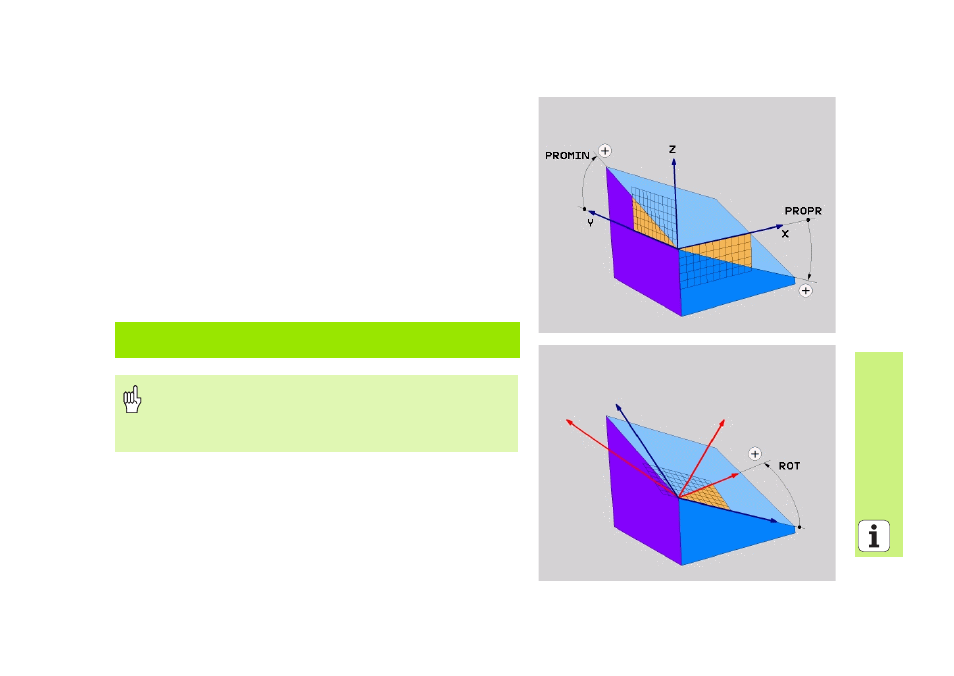

Definizione angoli di proiezione (PLANE PROJECTED)
 Selezionare FUNZIONI TNC SPECIALI
 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE PROJECTED
 Angolo di proiez. 1º piano di coordinate? : angolo proiettato del
piano di lavoro orientato nel 1º piano di coordinate del sistema di
coordinate fisso della macchina (vedere figura in alto a destra)
 Angolo di proiez. 2º piano di coordinate? : angolo proiettato nel
2º piano di coordinate del sistema di coordinate fisso della macchina
(vedere figura in alto a destra)
 Angolo ROT del piano orient.? : rotazione del sistema di coordinate
orientato intorno all'asse utensile orientato (corrisponde a una
rotazione con il ciclo 10 ROTAZIONE; vedere figura in basso a destra)
 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)" pag. 108)
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE DIST10
F500
Da osservare prima della programmazione
Gli angoli di proiezione possono essere utilizzati solo se si
deve lavorare un rettangolo. In caso contrario si verificano
distorsioni sul pezzo.
