13
Generalità

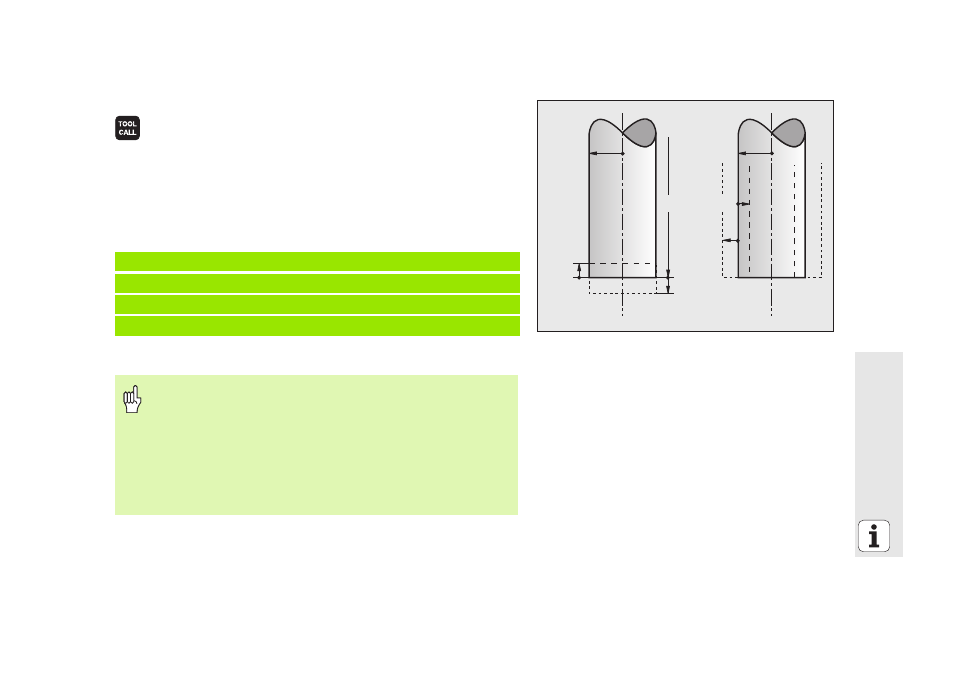

Chiamata dei dati utensile
 Numero utensile oppure nome
 Asse di lavoro mandrino X/Y/Z : asse utensile
 Numero di giri del mandrino S
 Avanzamento F
 Sovradimensione lunghezza utensile DL (ad es. sovramet.)
 Sovradimensione raggio utensile DR (ad es. sovramet.)
 Sovradimensione raggio utensile DR2 (ad es. sovramet.)
Cambio utensile
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 F650 DL+1 DR+0.5 DR2+0.1
5 L Z+100 R0 FMAX
6 L X-10 Y-10 RO FMAX M6
„ Durante l'avvicinamento alla posizione di cambio utensile
fare attenzione al pericolo di collisione!
„ Definire il senso di rotazione del mandrino con la funzione
M:
„ M3: senso orario
„ M4: senso antiorario
„ Sovradimensioni per raggio oppure lunghezza utensile al
massimo ± 99.999 mm!
DR<0
DR>0
DL<0
R
DL>0
L
R
