SUPERFICIE REGOLARE (Ciclo 231)
 CYCL DEF: selezionare il ciclo 231 SUPERFICIE REGOLARE
 Punto di partenza 1º asse: Q225
 Punto di partenza 2º asse: Q226
 Punto di partenza 3º asse: Q227
 2º punto 1º asse: Q228
 2º punto 2º asse: Q229
 2º punto 3º asse: Q230
 3º punto 1º asse: Q232
 3º punto 2º asse: Q232
 3º punto 3º asse: Q233
 4º punto 1º asse: Q234
 4º punto 2º asse: Q235
 4º punto 3º asse: Q236
 Numero dei tagli: Q240
 Avanzamento di fresatura: Q207

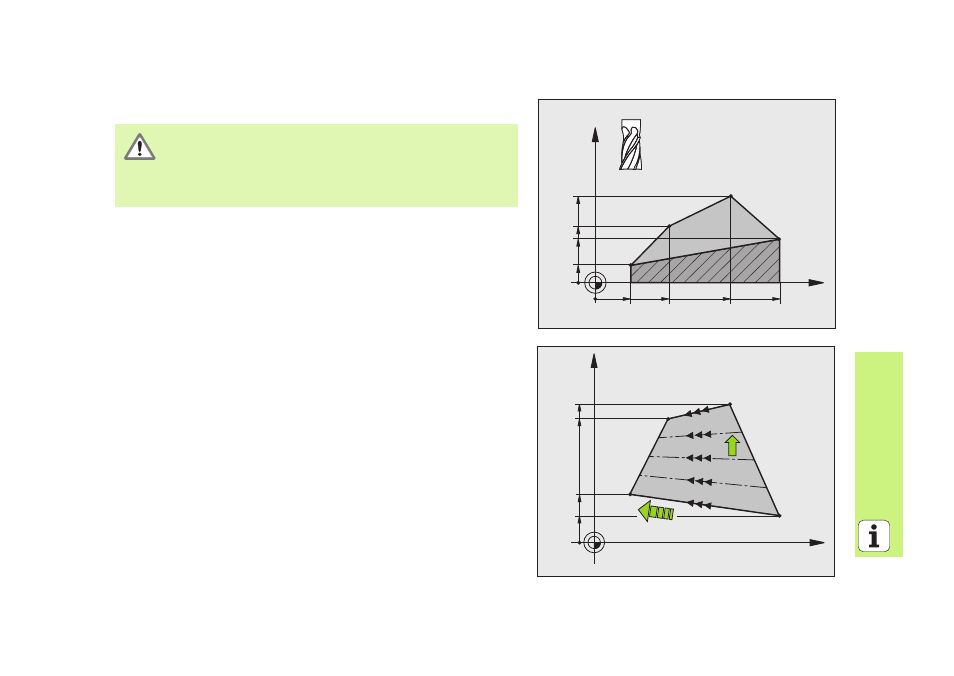

Il TNC posiziona prima l'utensile nel piano di lavoro, partendo
dalla posizione attuale, e poi nell'asse dell'utensile sul punto
di partenza (punto 1). L'utensile deve essere preposizionato
in modo tale da escludere qualsiasi collisione con il pezzo o i
dispositivi di serraggio!
