HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 59)

59
Ci
cli per l
a
realizzazione di
fori e
di filettature

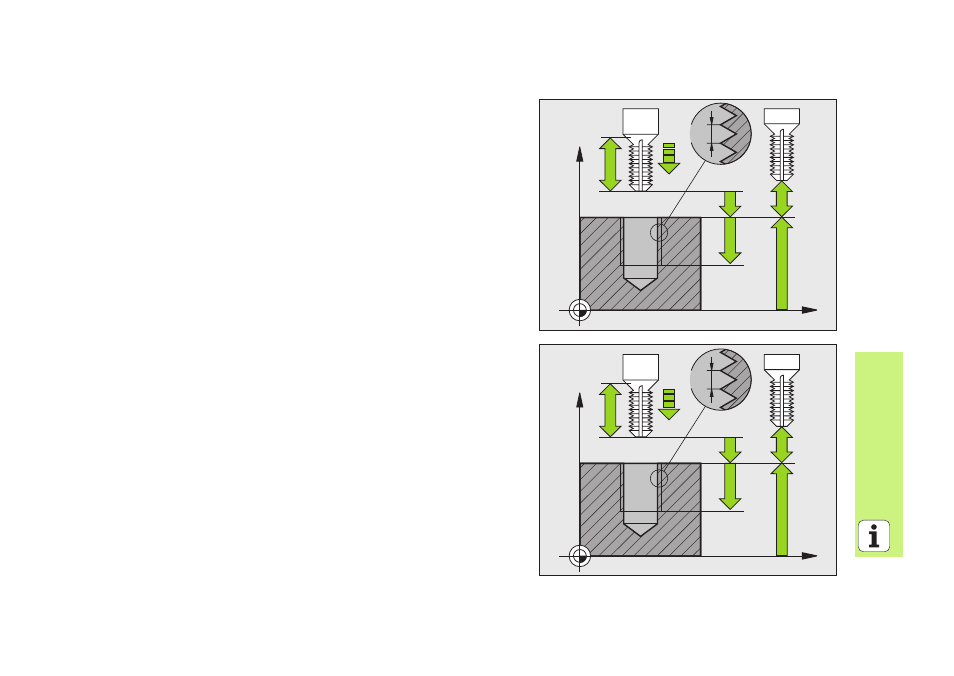

FRESATURA FILETTATURE CON SMUSSO (Ciclo 263)
 Preposizionamento nel centro del foro con R0
 CYCL DEF: selezionare il ciclo 263 FRESATURA DI FILETTATURE CON
SMUSSO
 Diametro nominale della filettatura: Q335
 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
 Profondità di filettatura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Profondità di smusso: distanza tra la superficie del pezzo e il fondo
del foro: Q356
 Avanzamento di preposizionamento: Q253
 Tipo di fresatura: Q351
Concorde: +1
Discorde: -1
 Distanza di sicurezza: Q200
 Distanza di sicurezza laterale: Q357
 Profondità di smusso frontale: Q358
 Eccentr. di smusso frontale: Q359
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Avanzamento smusso: Q254
 Avanzamento di fresatura: Q207
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
