102
La funzione P
L
ANE
(opzio
ne
so
ftware
1)
Definizione degli angoli di Eulero (PLANE EULER)
 Selezionare FUNZIONI TNC SPECIALI
 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE EULER

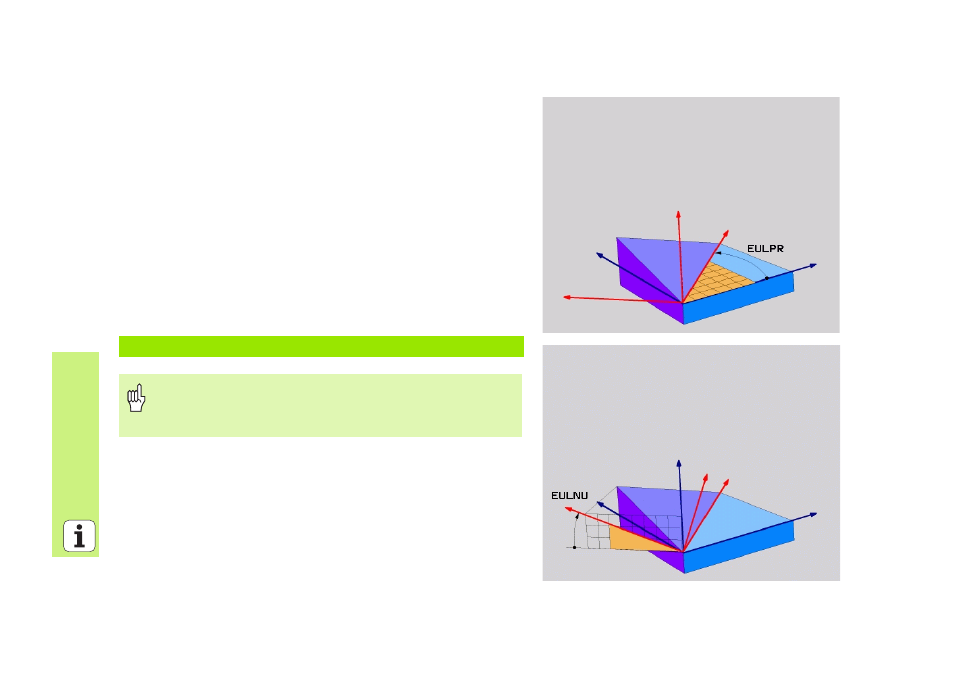

 Angolo di rot. Piano di coordinate principale? : angolo di
rotazione EULPR intorno all'asse Z (vedere figura in alto a destra)
 Angolo di orientamento asse utensile? : angolo di rotazione EULNUT
del sistema di coordinate intorno all'asse X orientato con l'angolo di
precessione (vedere figura in centro a destra)
 Angolo ROT del piano orient.? : rotazione EULROT del sistema di
coordinate orientato intorno all'asse Z orientato (corrisponde a una
rotazione con il ciclo 10 ROTAZIONE). Attraverso l'angolo di
rotazione si può determinare in modo semplice la direzione dell'asse
X nel piano di lavoro orientato
 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)" pag. 108)
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST10 F500
Da osservare prima della programmazione
L'ordine delle rotazioni è indipendente dall'asse utensile
attivo.
