HEIDENHAIN iTNC 530 99
2.6 Contr
o
llo anticollisione dinamico (opzione sof
tw
a
re
)
Controllo anticollisione nel funzionamento
automatico
Il TNC sorveglia i movimenti blocco per blocco, emette un avviso di
collisione nel blocco che potrebbe causare una collisione e interrompe
l'esecuzione del programma. In generale non si verifica una riduzione
della velocità di avanzamento come nel funzionamento manuale.

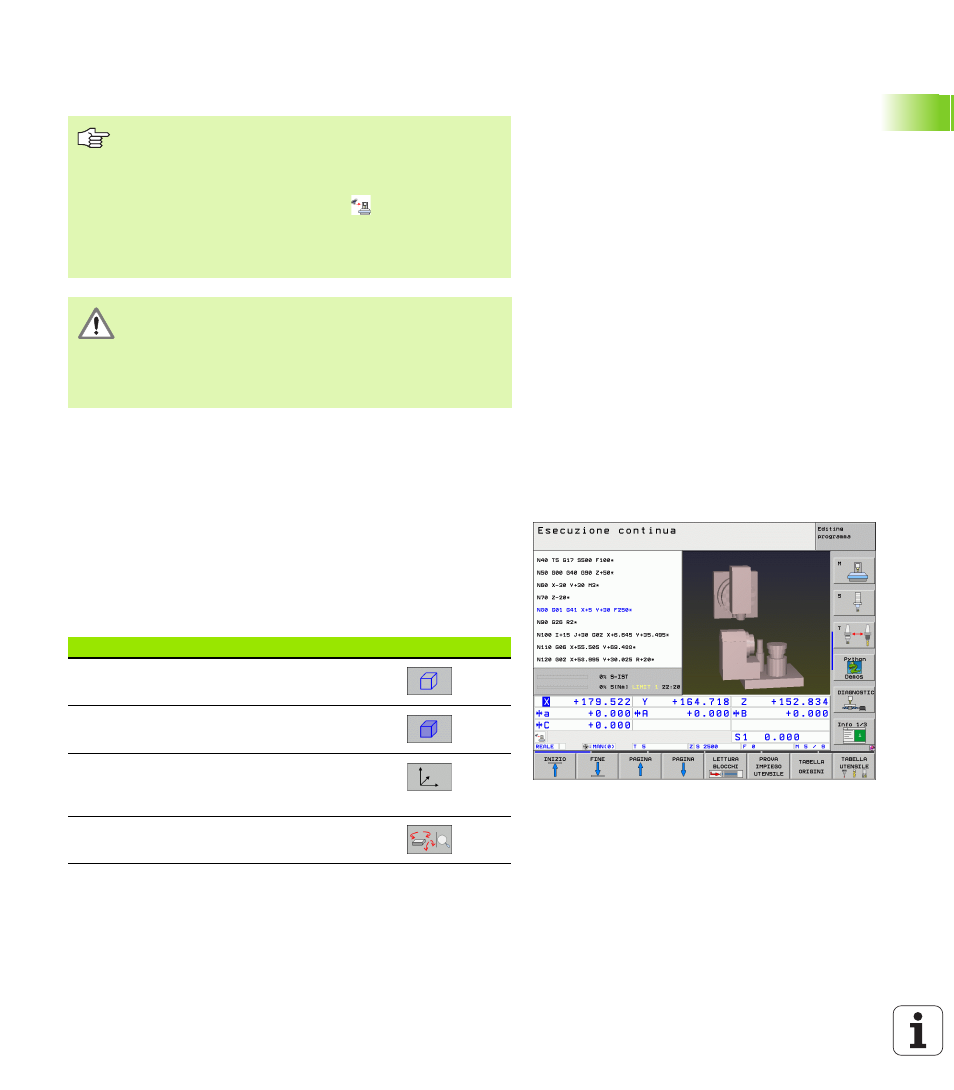

Rappresentazione grafica dello spazio protetto (funzione FCL4)
Mediante il tasto Ripartizione dello schermo si possono visualizzare in
tre dimensioni gli elementi di collisione definiti sulla macchina (vedere
"Esecuzione continua ed Esecuzione singola" pag. 52).
Tenendo premuto il tasto destro del mouse, si può ruotare la vista
completa degli elementi di collisione. Tramite softkey è anche
possibile la selezione tra diversi modi di visualizzazione:
La funzione "correzione del posizionamento con il volantino"
con M118 in collegamento con il controllo anticollisione è
possibile solo nello stato di arresto (STIB lampeggia).
Se è attivo il controllo anticollisione, il TNC visualizza nella
visualizzazione di stato il simbolo
.
Se il controllo anticollisione è stato disattivato, il simbolo del
controllo anticollisione lampeggia nella riga del modo
operativo.
Le funzioni M140 (vedere "Distacco dal profilo nella
direzione dell’asse utensile: M140" pag. 281) e M150
(vedere "Soppressione di messaggi finecorsa: M150" pag.
286) possono event. provocare movimenti non
programmati se durante la loro esecuzione viene
riconosciuta dal TNC una collisione!
Funzione Softkey
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/non visualizzazione dei sistemi di
coordinate, che si creano attraverso le
trasformazioni nella descrizione cinematica
Funzioni di orientamento, rotazione e zoom
