HEIDENHAIN iTNC 530 381
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

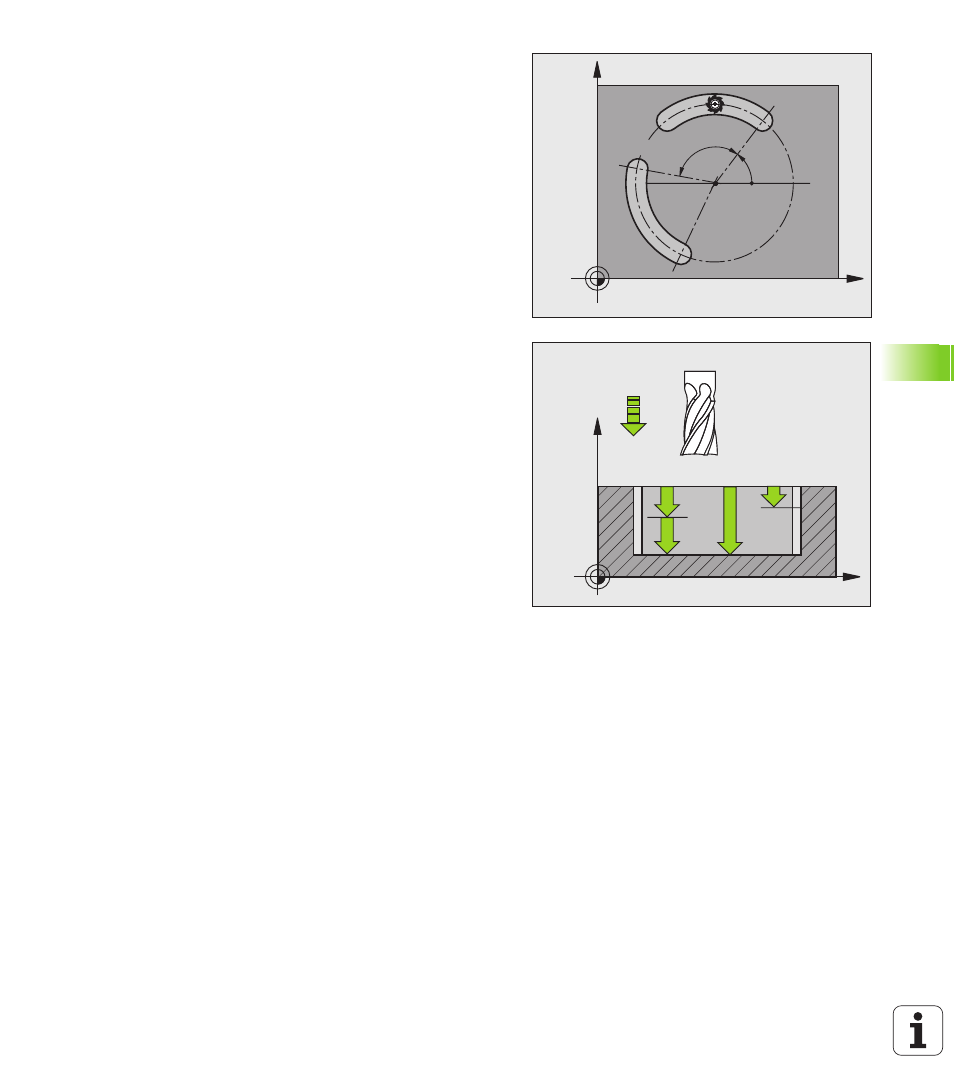

 ANGOLO INCREMENTALE Q378 (in valore incrementale):
angolo con cui tutta la scanalatura viene ruotata. Il
centro di rotazione si trova al centro del cerchio
primitivo
 NUMERO LAVORAZIONI Q377: numero delle lavorazioni
sul cerchio primitivo
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0
 SOVRAMETALLO PROFONDITÀ Q369 (incrementale):
sovrametallo di finitura per la profondità
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante lo spostamento in
profondità in mm/min
 PROFONDITÀ DI ACCOSTAMENTO in finitura Q338
(incrementale):quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura Q338 = 0:
Finitura in un solo accostamento
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
