HEIDENHAIN iTNC 530 371
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
 Tipo di lavorazione (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)

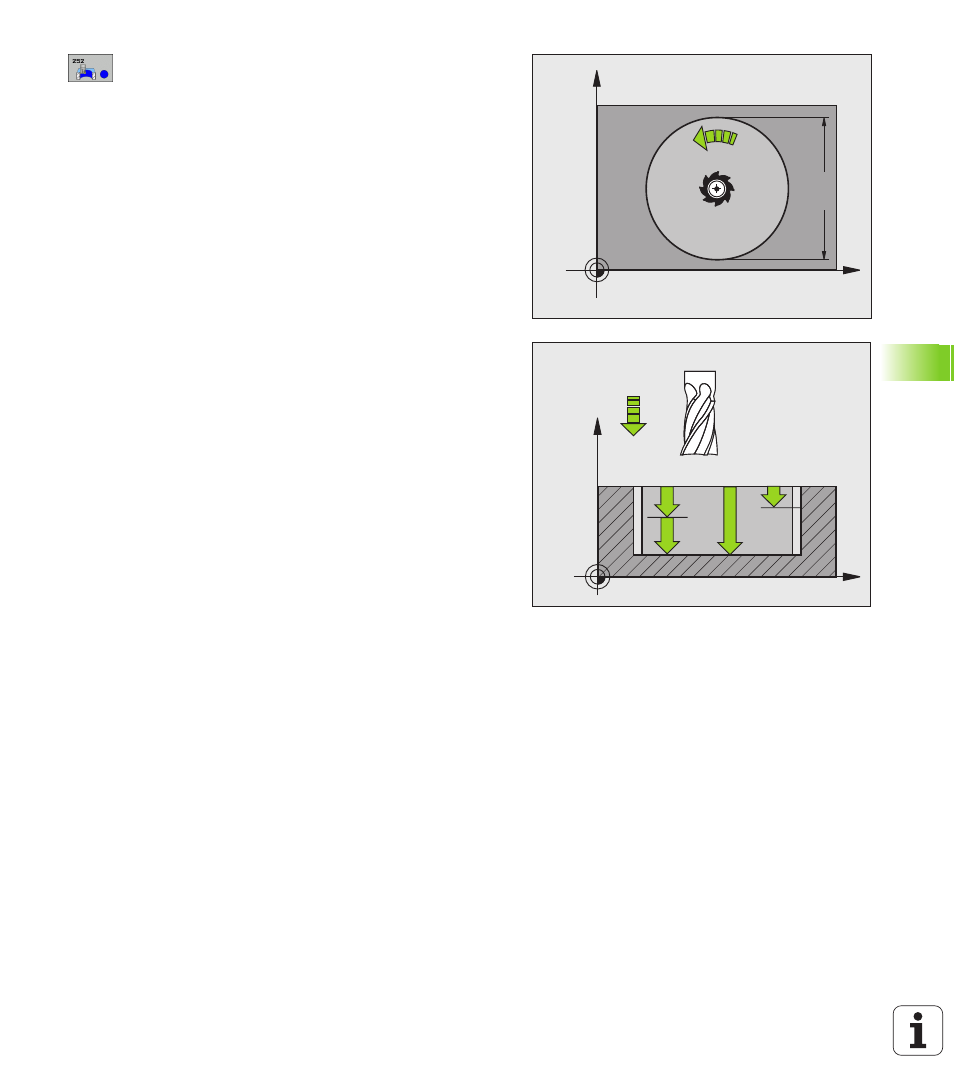

 Diametro del cerchio Q223: diametro della tasca
finita
 QUOTA DI FINITURA LATERALE Q368 (incrementale):
sovrametallo di finitura nel piano di lavoro
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0
 SOVRAMETALLO PROFONDITÀ Q369 (incrementale):
sovrametallo di finitura per la profondità
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante lo spostamento in
profondità in mm/min
 PROFONDITÀ DI ACCOSTAMENTO in finitura Q338
(incrementale):quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura Q338 = 0:
Finitura in un solo accostamento
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
