9.2 La funzione PLANE: Rotazione del piano di la
v
o
ro
(opzione-sof
tw
ar
e
1
)
Definizione della funzione PLANE
Visualizzare il livello softkey con le funzioni speciali
Selezione delle funzioni speciali TNC: premere il
softkey FUNZ. SPECIALI TNC
Selezione della funzione PLANE: premere il softkey
ROTAZIONE PIANO DI LAVOR.: il TNC mostra nel
livello softkey le possibilità di definizione disponibili
Selezione della funzione con Animation attiva
Inserire Animation: impostare il softkey SELECT ANIMATION ON/
OFF su ON
Avviare Animation per le diverse possibilità di definizione: premere
uno dei softkey disponibili, il TNC evidenzia il softkey premuto in
colore diverso ed avvia la rispettiva animazione
Per confermare la funzione attiva al momento: premere il tasto ENT
o premere di nuovo il softkey della funzione attiva: il TNC continua il
dialogo chiedendo i parametri necessari
Selezione della funzione con Animation non attiva
Selezionare direttamente la funzione con il softkey: il TNC continua
il dialogo chiedendo i parametri necessari
Visualizzazione di posizione

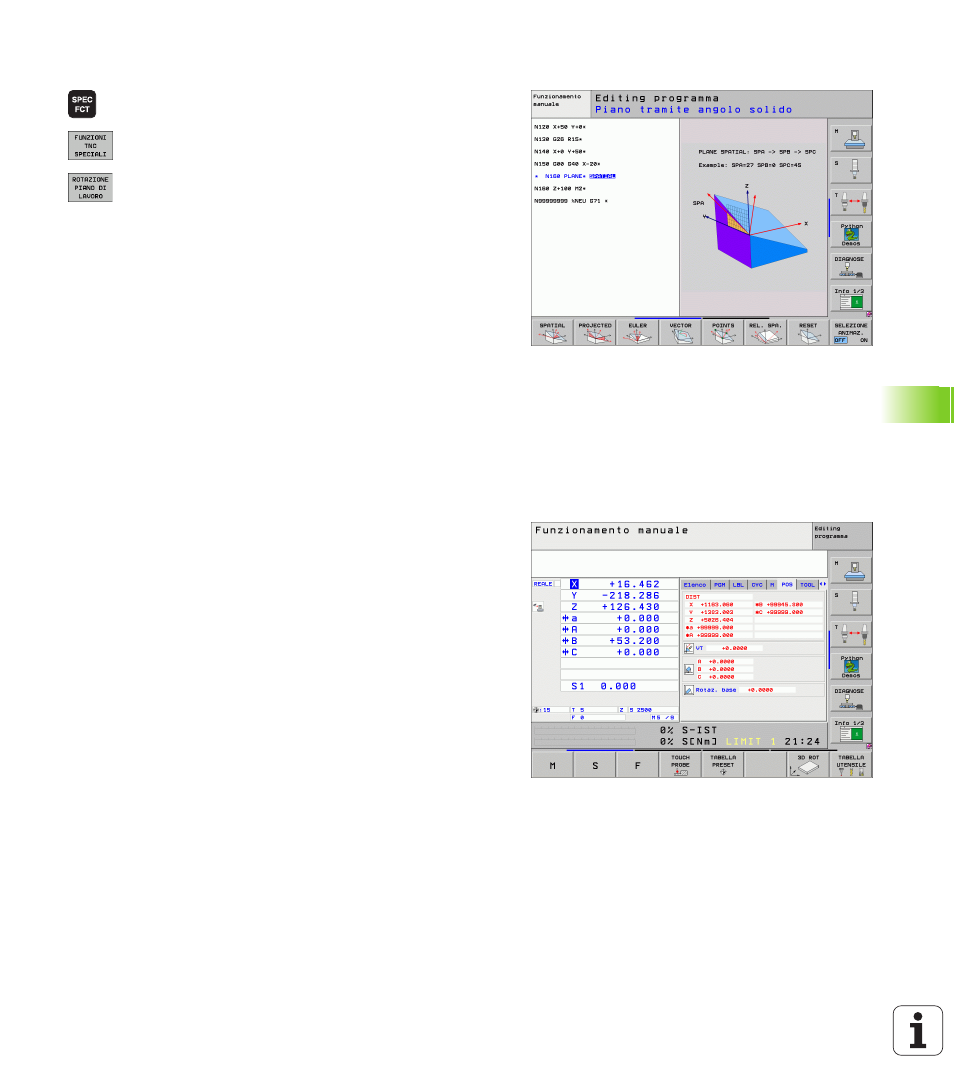

Appena si attiva una qualsiasi funzione PLANE, il TNC mostra nella
visualizzazione di stato supplementare l’angolo solido calcolato
(vedere figura). Fondamentalmente il TNC calcola internamente
sempre l'angolo solido – indipendentemente dalla funzione PLANE
utilizzata.
