HEIDENHAIN iTNC 530 (340 49x-04) ISO programming Manuale d'uso
Pagina 380
380
8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
Tipo di lavorazione (0/1/2)
Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
LARGHEZZA SCANALATURA
Q219 (valore parallelo all'asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell'utensile, il TNC esegue solo la
sgrossatura (fresatura di asole). Larghezza massima
della scanalatura durante la sgrossatura: doppio del
diametro dell'utensile
QUOTA DI FINITURA LATERALE
Q368 (incrementale):
sovrametallo di finitura nel piano di lavoro
DIAMETRO CERCHIO PRIM.
Q375: inserire il diametro del
cerchio primitivo
RIFERIMENTO RELATIVO ALLA POSIZIONE SCANALATURA
(0/1/2/3)

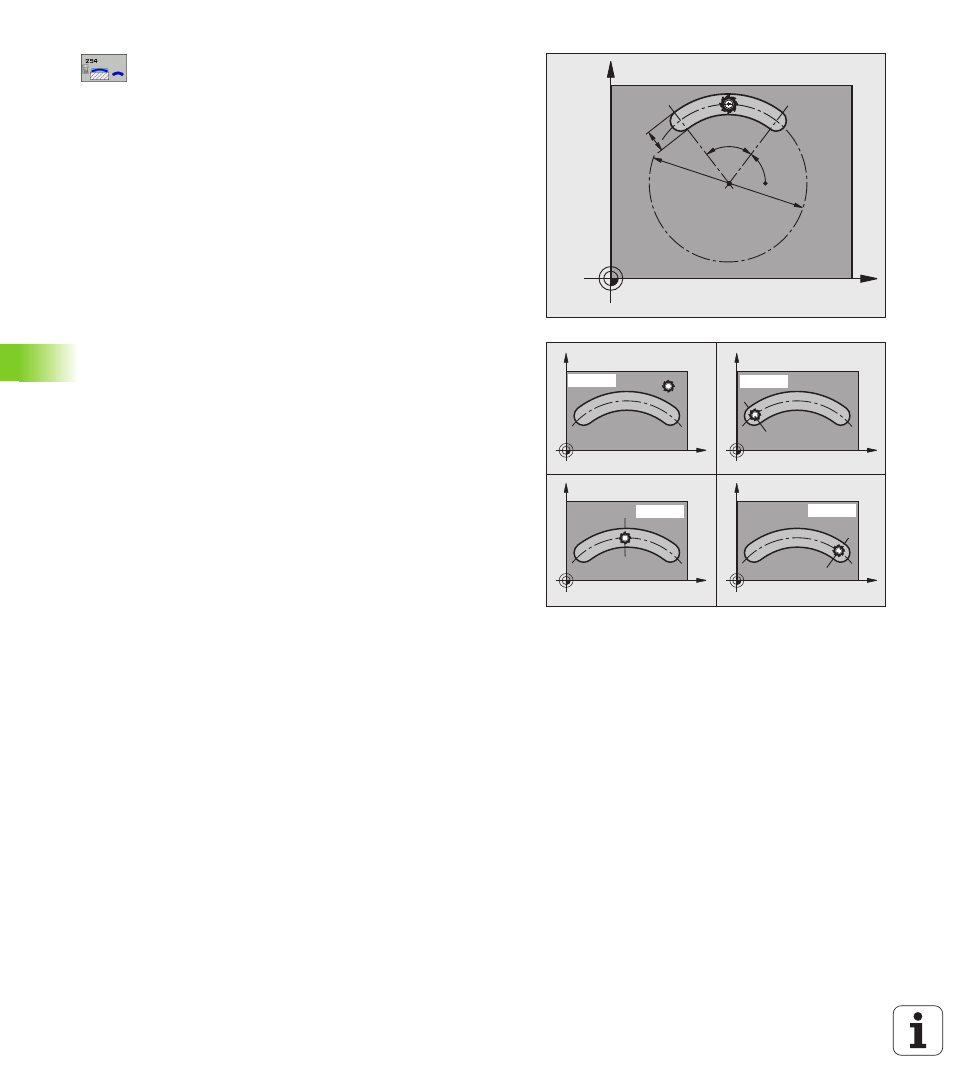

Q367: posizione della scanalatura riferita
alla posizione dell'utensile al momento della chiamata
del ciclo (vedere figura al centro a destra):
0: non si tiene conto della posizione utensile. La
posizione scanalatura viene ricavata dal centro
cerchio primitivo inserito e dall’angolo di partenza
1: posizione utensile = centro della scanalatura
circolare sinistra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio primitivo inserito
2: posizione utensile = centro dell’asse centrale
L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
primitivo inserito
3: posizione utensile = centro della scanalatura
circolare destra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio primitivo inserito
CENTRO 1º ASSE
Q216 (assoluto): centro del cerchio
primitivo nell'asse principale nel piano di lavoro
Attivo solo se Q367 = 0
CENTRO 2º ASSE
Q217 (assoluto): centro del cerchio
primitivo nell'asse secondario del piano di lavoro.
Attivo solo se Q367 = 0
ANGOLO INIZIALE
Q376 (assoluto): inserire l’angolo
polare del punto di partenza
ANGOLO DI APERTURA DELLA SCANALATURA
Q248 (in
valore incrementale): inserire l'angolo di apertura della
scanalatura
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
