258 6 Programmazione: Programmazione profili
6.6 Modifica di file DXF (opzione sof
tw
a
re
)

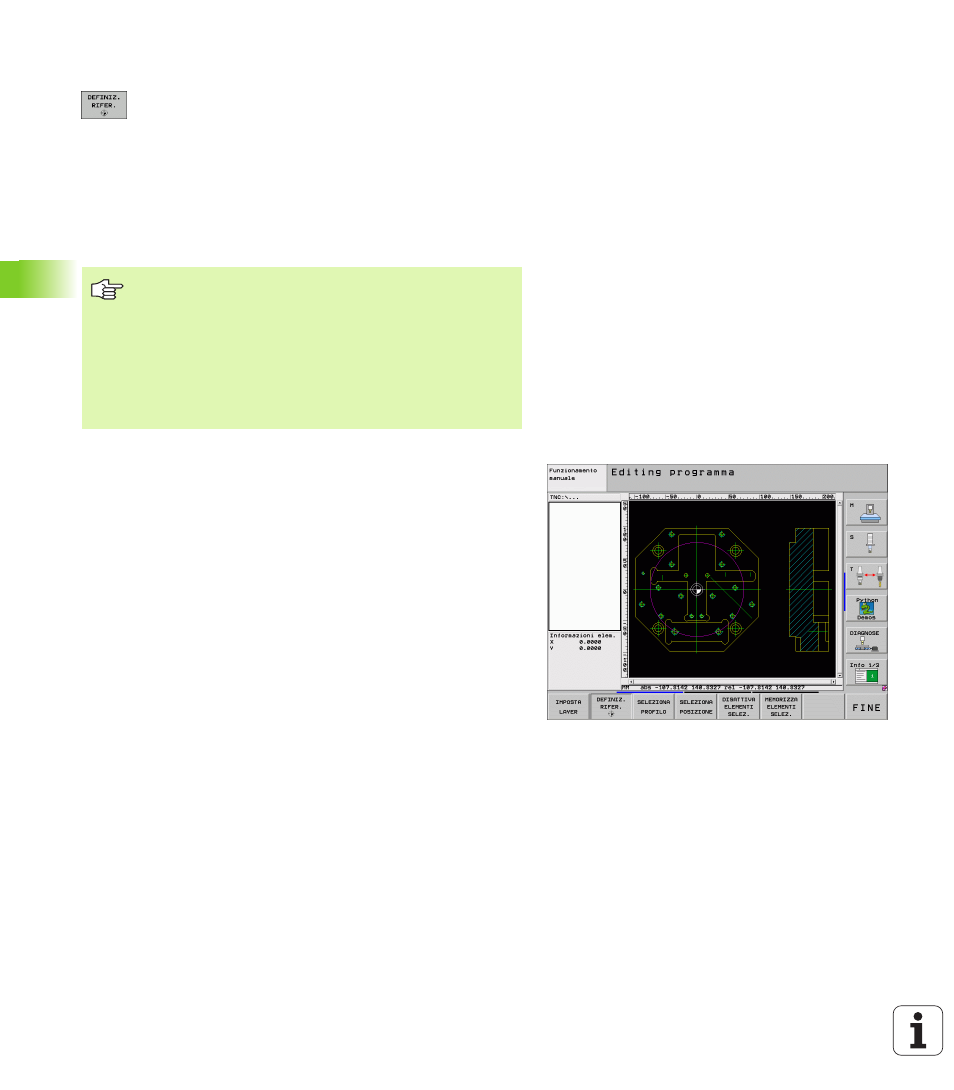

Selezione dell'origine come punto d'intersezione tra due
elementi
 Selezione del modo di definizione dell'origine
 Cliccare con il tasto sinistro del mouse sul primo
elemento (retta, cerchio completo o arco di cerchio):
il TNC visualizza con un asterisco i punti origine
possibili, presenti sull'elemento selezionato
 Cliccare con il tasto sinistro del mouse sul secondo
elemento (retta, cerchio completo o arco di cerchio):
il TNC colloca il simbolo di origine sul punto
d'intersezione
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra la distanza
dell'origine selezionata rispetto all'origine del disegno.
Il TNC calcola il punto d'intersezione tra due elementi
anche se questo si trova sul prolungamento di un
elemento.
Se il TNC può calcolare diversi punti d'intersezione, il
controllo seleziona quello più vicino al clic del mouse sul
secondo elemento.
Se il TNC non può calcolare alcun punto d'intersezione,
disattiva un elemento già marcato.
