9 Programmazione: Funzioni speciali
9.4 Definizione del piano di la
v
o
ro
mediant
e
ang
o
li di pr
oiezione:
PLANE
P
R
O
JECTED
Parametri inseriti

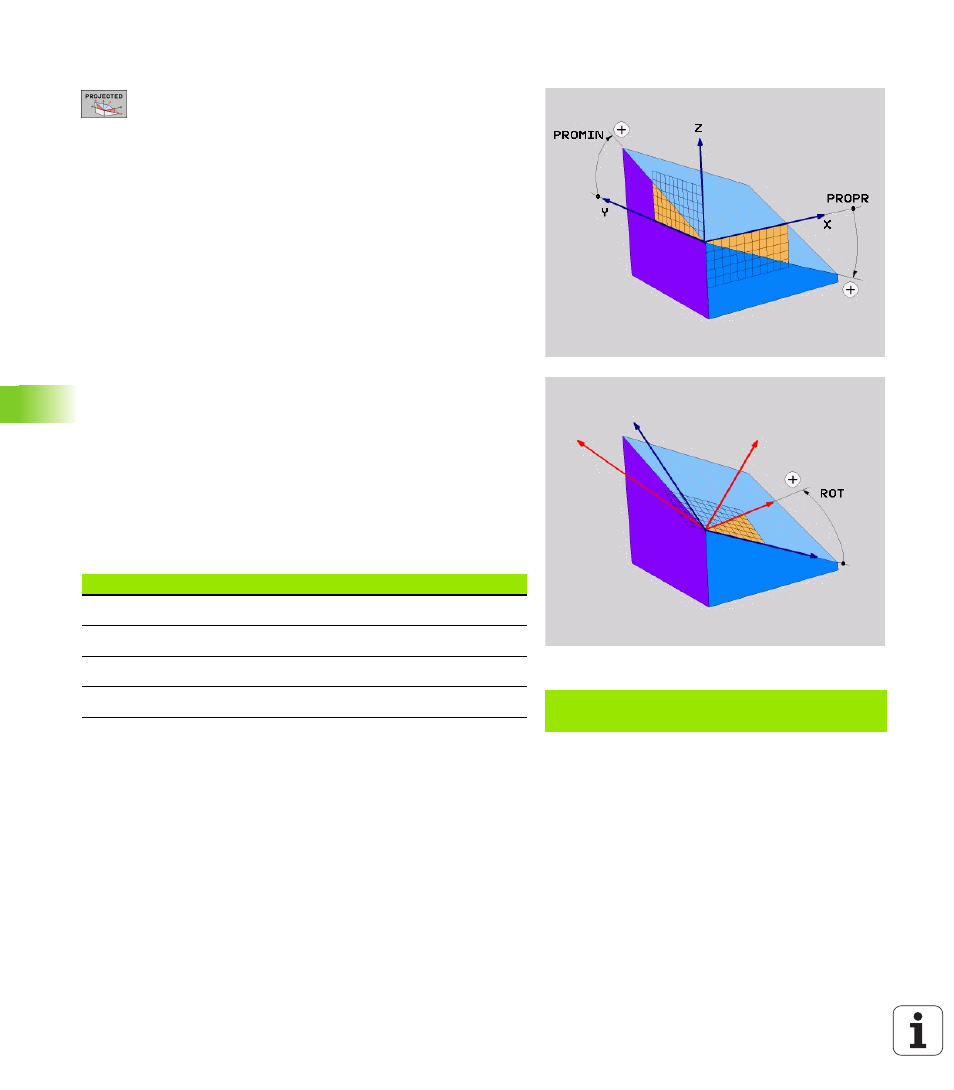

Angolo di proiez. 1º piano di coordinate?
: angolo
proiettato del piano di lavoro orientato nel 1º piano di
coordinate del sistema di coordinate fisso della
macchina (Z/X con asse utensile Z, vedere figura in
alto a destra). Campo di immissione da -89.9999° a
+89.9999°. L’asse 0° è l’asse principale del piano di
lavoro attivo (X con asse utensile Z, direzione positiva,
vedere figura in alto a destra)
Angolo di proiez. 2º piano di coordinate?
: angolo
proiettato nel 2º piano di coordinate del sistema di
coordinate fisso della macchina (Y/Z con asse utensile
Z, vedere figura in alto a destra). Campo di
immissione da -89.9999° a +89.9999°. L’asse 0° è
l’asse secondario del piano di lavoro attivo (Y con asse
utensile Z)
Angolo ROT del piano orient.?
: rotazione del
sistema di coordinate orientato intorno all'asse
utensile orientato (corrisponde a una rotazione con il
ciclo 10 ROTAZIONE). Attraverso l’angolo di rotazione
si può determinare in modo semplice la direzione
dell’asse principale del piano di lavoro (X con asse
utensile Z, Z con asse utensile Y, vedere figura in
centro a destra). Campo di immissione da 0° a +360°
Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 506)
Sigle utilizzate
Esempio: Blocchi NC
N50 PLANE PROJECTED PROPR+24 PROMIN+24 PRO
ROT+30 ...
Sigla
Significato
PROJECTED
Ingl. projected = proiettato
PROPR
principle plane: piano principale
PROMIN
minor plane: piano secondario
PROROT
Ingl. rotation: rotazione
