HEIDENHAIN iTNC 530 455
8.8 Cicli di spianat
u
ra

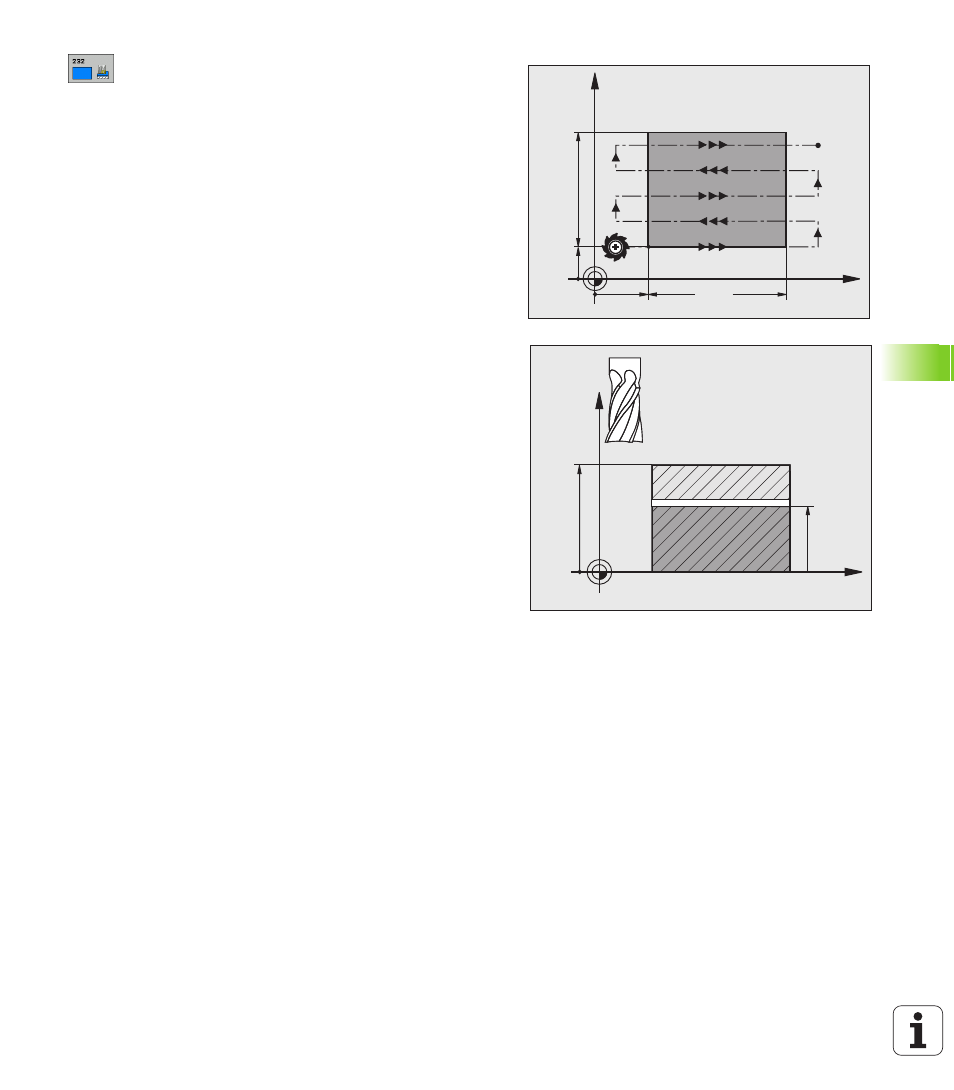

 Strategia di lavorazione (0/1/2) Q389: definisce il
modo in cui il TNC deve lavorare la superficie:
0: lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1: lavorazione a greca, accostamento laterale con
avanzamento di fresatura all'interno della superficie
da lavorare
2: lavorazione per righe, ritorno e accostamento
laterale con avanzamento di posizionamento
 PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
lavorare nell'asse principale del piano di lavoro
 PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
 PUNTO DI PARTENZA 3º ASSE Q227 (assoluto):
coordinata della superficie del pezzo, a partire dalla
quale vengono calcolati gli accostamenti
 PUNTO FINALE 3º ASSE Q386 (assoluto): coordinata
nell'asse del mandrino, su cui la superficie deve
essere fresata a spianare
 LUNGHEZZA 1º LATO Q218 (incrementale): lunghezza
della superficie da lavorare nell'asse principale del
piano di lavoro. Attraverso il segno, è possibile
definire la direzione della prima traiettoria di fresatura
riferita al punto di partenza 1º asse
 LUNGHEZZA 2º LATO Q219 (incrementale): lunghezza
della superficie da lavorare nell'asse secondario del
piano di lavoro. Attraverso il segno, è possibile
definire la direzione del primo accostamento
trasversale riferito al punto di partenza 2º asse
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
