Definizione del compor
tament
o nel posizionament
o della
funzione
PLANE
Esempio per una macchina con tavola rotante C e tavola orientabile A.
Funzione programmata: PLANE SPATIAL SPA+0 SPB+45 SPC+0
Selezione del tipo di conversione
(introduzione opzionale)
Per le macchine dotate di tavola rotante C, è disponibile una funzione
con cui è possibile definire il tipo di conversione:

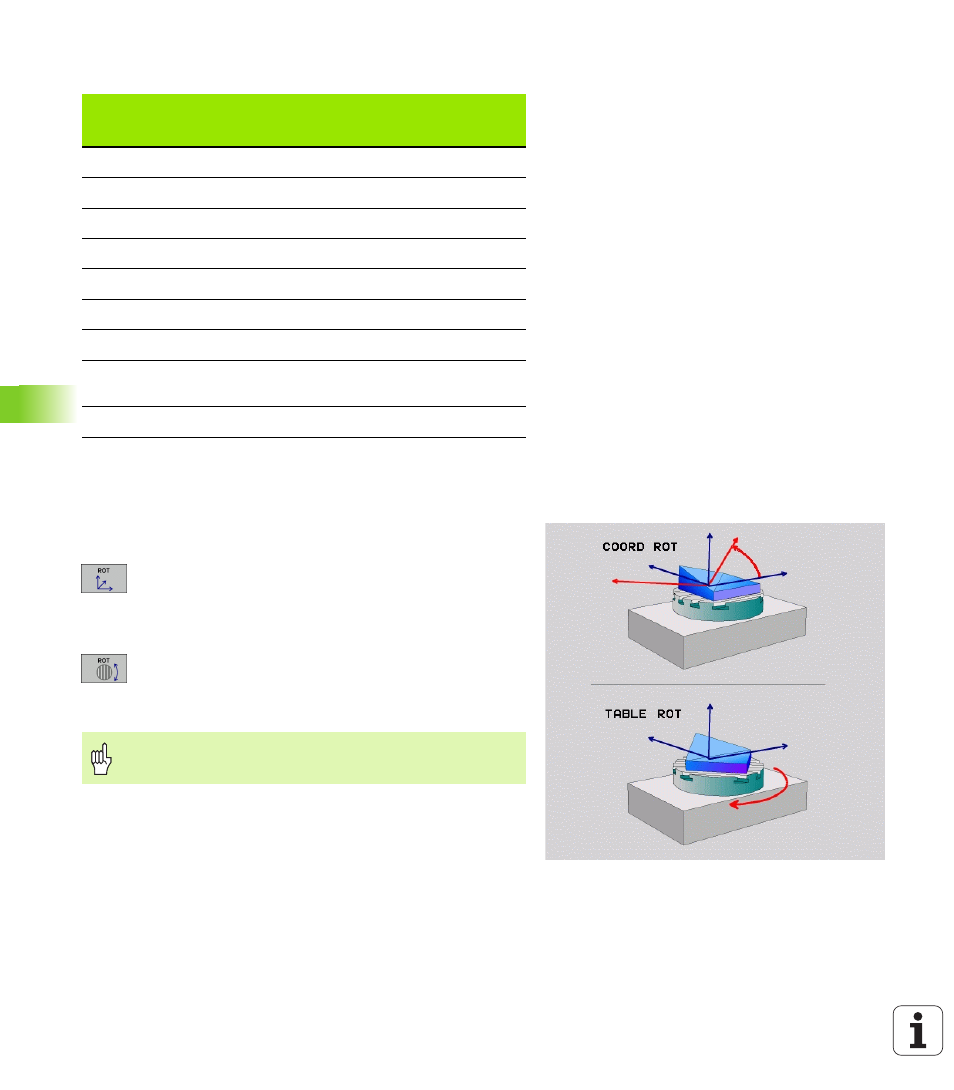

 COORD ROT stabilisce che la funzione PLANE deve
ruotare solo il sistema di coordinate sull’angolo di
rotazione definito. La tavola rotante non si muove, la
compensazione della rotazione avviene su base
matematica
 TABLE ROT stabilisce che la funzione PLANE deve
posizionare la tavola rotante sull'angolo di rotazione
definito. La compensazione avviene attraverso una
rotazione del pezzo
Finecorsa
Posizione di
partenza
SEQ
Posizione
dell’asse
risultante
Nessuna A+0, C+0 non progr. A+45, C+90
Nessuna A+0, C+0 + A+45, C+90
Nessuna A+0, C+0 – A–45, C–90
Nessuna A+0, C-105 non progr. A–45, C–90
Nessuna A+0, C-105 + A+45, C+90
Nessuna A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Messaggio di
errore
Nessuna A+0, C-135 + A+45, C+90
Se si impiega la funzione PLANE AXIS le funzioni COORD ROT
e TABLE ROT non hanno alcuna funzione.
