248 6 Programmazione: Programmazione profili
6.5 T
raiet
to
ri
e – Coor
dinat
e
polar
i

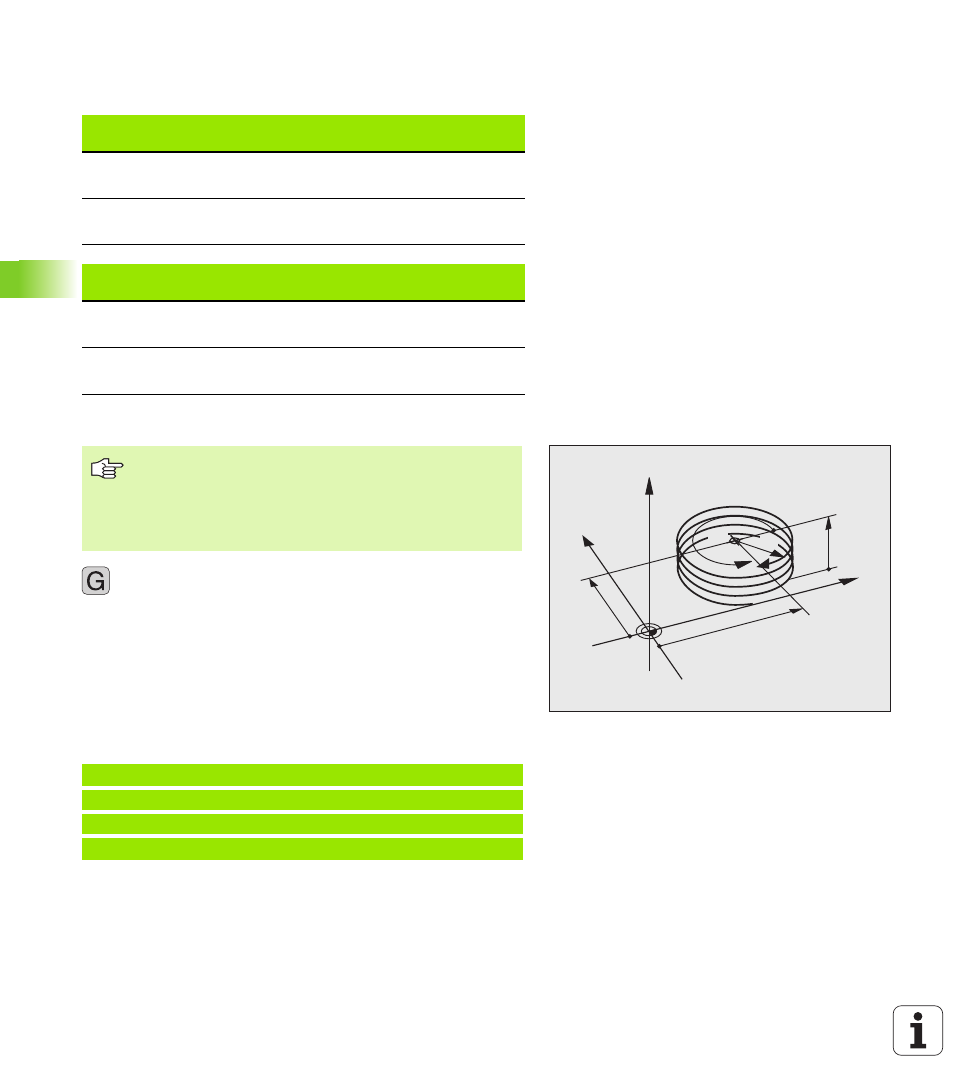

Forma della traiettoria elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Programmazione di una traiettoria elicoidale
 Coordinate polari angolo H: inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale. Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
 Inserire in modo incrementale la coordinata per
l'altezza della traiettoria elicoidale
 Inserire la correzione del raggio G41/G42 come da
tabella
Esempi di blocchi NC: filettatura M6 x 1 mm con 5 filetti
Filettatura
interna Direzione di
lavoro Senso di
rotazione Correzione
del raggio
Destrorsa
Sinistrorsa Z+
Z+ G13
G12 G41
G42
Destrorsa
Sinistrorsa Z–
Z– G12
G13
G42
G41
Filettatura
esterna
Destrorsa
Sinistrorsa Z+
Z+ G13
G12 G42
G41
Destrorsa
Sinistrorsa Z–
Z– G12
G13
G41
G42
Y
X
Z
25
40
5
270°
R3
CC
Inserire il senso di rotazione e l'angolo totale incrementale
G91 H
con lo stesso segno, altrimenti l'utensile potrebbe
muoversi su una traiettoria errata.
Per l'angolo totale IPA può essere inserito un valore tra
99 999,9999° e +99 999,9999°.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
