470 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e

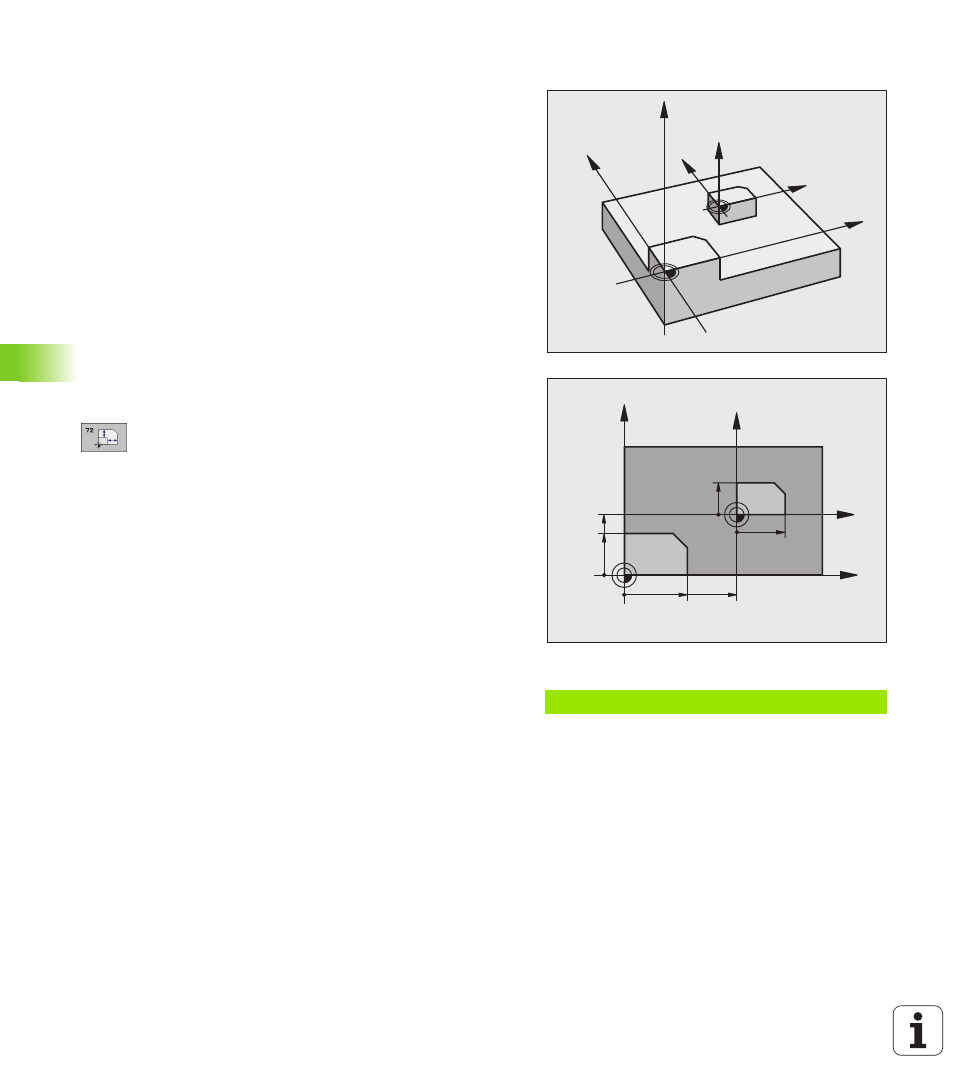

FATTORE SCALA (Ciclo G72)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Posizionamento con inserimento
manuale. Il TNC visualizza il fattore di scala attivo nella visualizzazione
di stato supplementare.
Il fattore di scala è attivo
„ nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
„ per tutte le quote nei cicli
„ anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
 FATTORE? : inserire il fattore F; il TNC moltiplica
coordinate e raggi con questo fattore F (come
descritto in "Attivazione")
Ingrandimento: F maggiore di 1 fino a 99,999 999
Riduzione: F minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE DI SCALA inserendo il fattore 1 per
l'asse in questione
Esempio: Blocchi NC
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
