408 8 Programmazione: Cicli
8.6 Cicli SL
PREFORATURA (Ciclo G121)
Svolgimento del ciclo
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROFONDITÀ DI
ACCOSTAMENTO
2 In seguito il TNC riporta l'utensile in rapido alla prima
PROFONDITÀ DI ACCOSTAMENTO, ridotta della DISTANZA DI
PREARRESTO t.
3 La DISTANZA DI PREARRESTO viene calcolata automaticamente:
„ PROFONDITÀ DI FORATURA fino a 30 mm: t = 0,6 mm
„ PROFONDITÀ DI FORATURA oltre 30 mm: t = prof. di foratura/
50
„ DISTANZA massima di PREARRESTO: 7 mm
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di un'ulteriore PROFONDITÀ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata
6 Trascorsa la SOSTA per la spoglia, il TNC ritira l'utensile in rapido
dal fondo del foro alla posizione di partenza
Impiego
Per i punti di penetrazione il ciclo G121 PREFORATURA tiene conto del
SOVRAMETALLO PER FINITURA LATERALE e del SOVRAMETALLO
PER FINITURA DEL FONDO, nonché del raggio dell'utensile di
svuotamento. I punti di penetrazione sono contemporaneamente i
punti di partenza per lo svuotamento.
 PROFONDITÀ DI ACCOSTAMENTO Q10 (incrementale):
quota di cui l'utensile viene accostato di volta in volta
(segno con direzione di lavoro negativa "-")
 AVANZAMENTO IN PROFONDITÀ Q11: avanzamento di
foratura in mm/min
 NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell’utensile di svuotamento

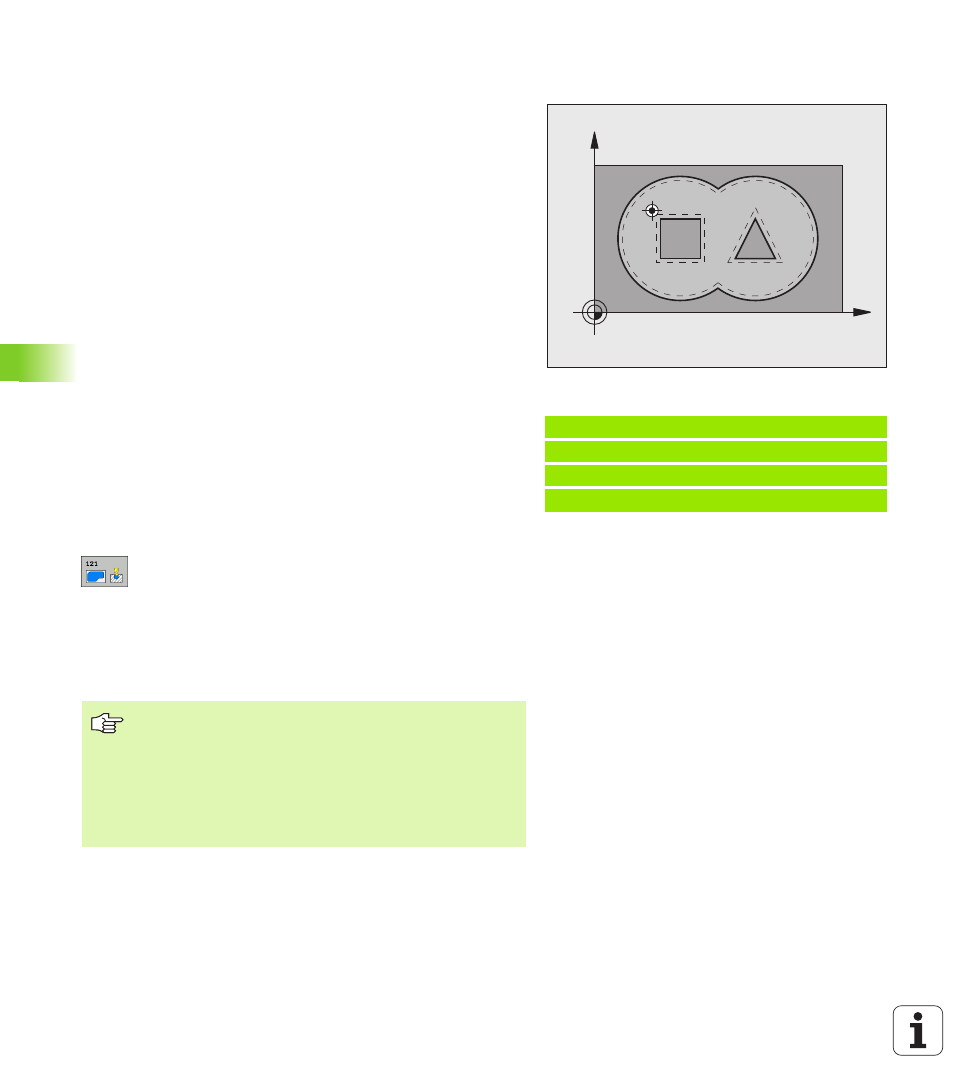

Esempio: Blocchi NC
N58 G121 PREFORATURA
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q13=1 ;UTENS. SVUOTAMENTO
X
Y
Da osservare prima della programmazione
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco T.
Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la preforatura con un utensile più grande
dell'utensile di sgrossatura.
