262 6 Programmazione: Programmazione profili
6.6 Modifica di file DXF (opzione sof
tw
a
re
)

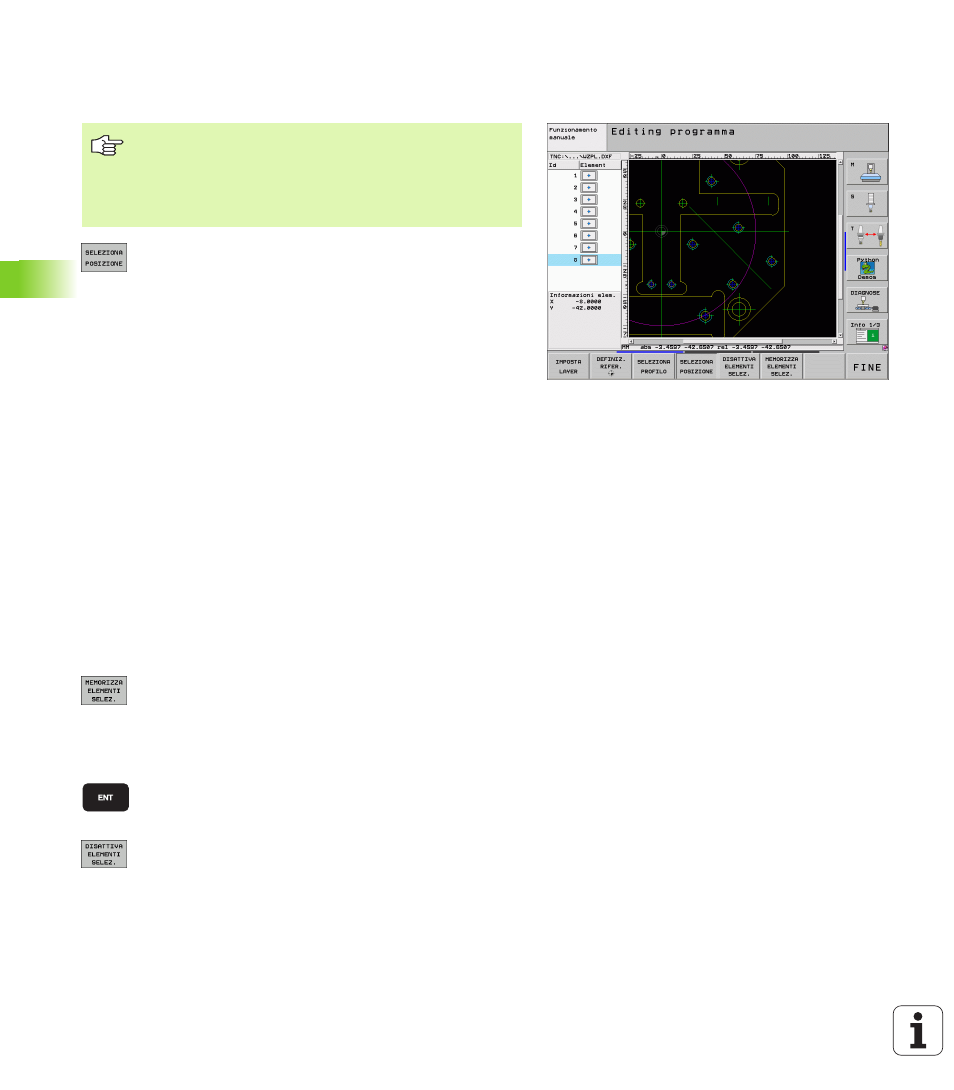

Selezione e memorizzazione di posizioni di
lavorazione
 Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer indicati nella
finestra sinistra e la finestra destra è attiva per la
selezione di posizioni
 Per selezionare una posizione di lavorazione: cliccare
l'elemento desiderato con il tasto sinistro del mouse:
il TNC visualizza le posizioni di lavorazione
selezionabili tramite asterisco che si trovano
sull'elemento selezionato. Cliccare uno degli
asterischi: il TNC inserisce la posizione selezionata
nella finestra sinistra (visualizza un simbolo di punto)
 Se necessario, gli elementi già selezionati possono
essere deselezionati, cliccando di nuovo
sull'elemento nella finestra destra, ma tenendo anche
premuto il tasto CTRL
 Se si desidera determinare la posizione di lavorazione
attraverso l'intersezione di due elementi, cliccare il
primo elemento con il tasto sinistro del mouse: il TNC
visualizza le posizioni di lavorazione selezionabili
tramite asterisco
 Cliccare con il tasto sinistro del mouse sul secondo
elemento (retta, cerchio completo o arco di cerchio):
il TNC inserisce il punto d'intersezione degli elementi
nella finestra sinistra (visualizza un simbolo di punto)
 Memorizzare le posizioni di lavorazione in un file di
punti: il TNC visualizza una finestra in primo piano in
cui si può inserire un nome di file qualsiasi.
Impostazione base: nome del file DXF. Se il nome del
file DXF contiene caratteri speciali o spazi, il TNC
sostituisce questi caratteri con un sottolinea
 Confermare l'inserimento: il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
 Se si desidera selezionare altre posizioni di
lavorazione, per memorizzarle in un altro file: premere
il softkey DISATTIVA ELEMENTI SELEZIONATI ed
eseguire la selezione come descritto in precedenza
Per selezionare posizioni di lavorazione, si deve utilizzare
il touch-pad della tastiera TNC o un mouse collegato
tramite USB.
Se le posizioni da selezionare sono molto vicine tra loro,
utilizzare la funzione Zoom.
