HEIDENHAIN iTNC 530 (340 49x-04) ISO programming Manuale d'uso
Pagina 184
184
4 Programmazione: generalità, gestione file, aiuti di programmazione, gestione pallet
4.15 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile

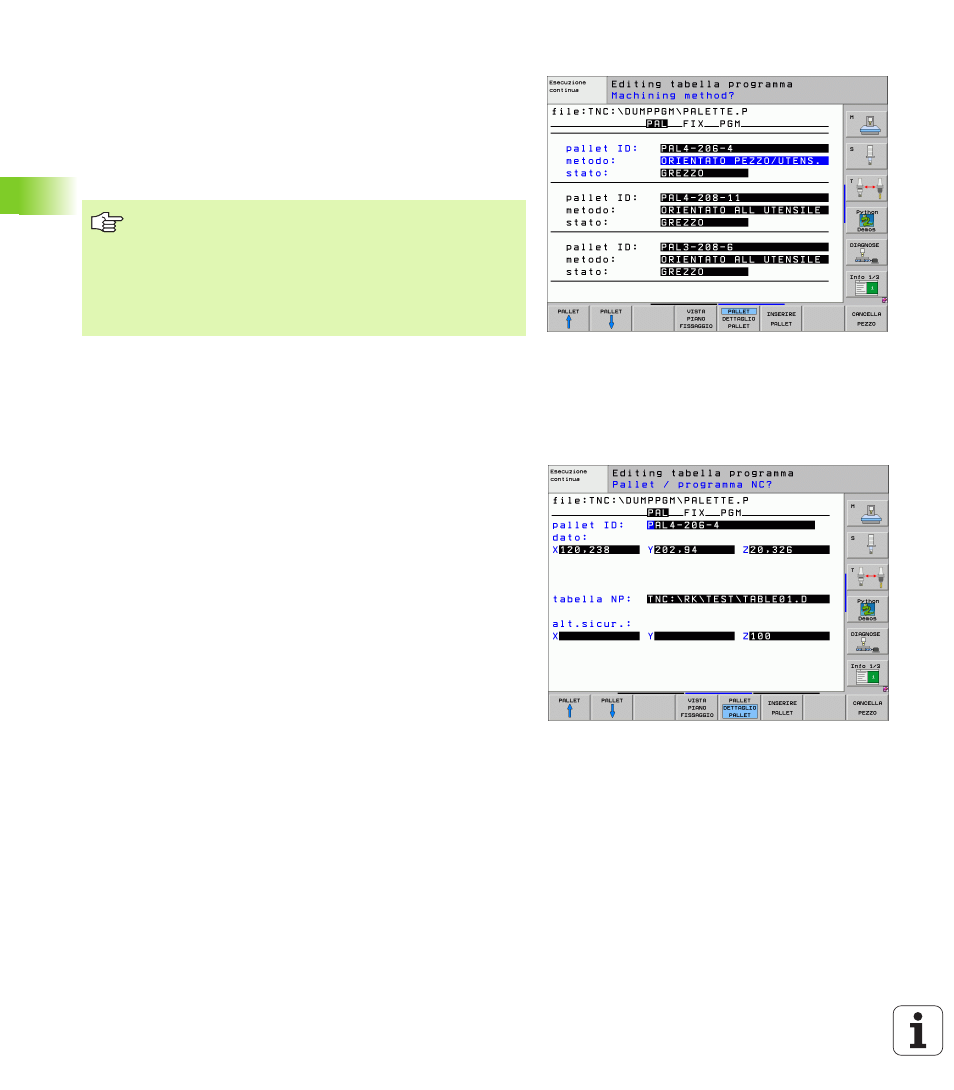

Impostazione del livello pallet
Id. pallet
: viene visualizzato il nome del pallet
Metodo
: si possono scegliere due modi di lavorazione: ORIENTATA
AL PEZZO oppure ORIENTATA ALL'UTENSILE. La scelta fatta viene
memorizzata nel livello pezzo corrispondente e sovrascrive eventuali
introduzioni precedenti. Nella visualizzazione a tabella il metodo di
lavorazione ORIENTATA AL PEZZO compare come WPO e
ORIENTATA ALL'UTENSILE come TO.
Stato
: il softkey GREZZO definisce il pallet con i relativi serraggi e
pezzi come non ancora lavorato; nel campo di stato viene inserito
BLANK
. Utilizzare il softkey POSTO LIBERO, se si desidera che nel corso
della lavorazione il pallet venga saltato; nel campo di stato compare
EMPTY
Dettagli di programmazione del livello pallet
Id. pallet
: introdurre il nome del pallet
Origine
: immettere l'origine per il pallet
Tabella orig.
: immettere il nome ed il percorso della tabella origini
del pezzo. L'inserimento viene memorizzato anche nei livelli
serraggio e pezzo.
Alt. di sicurezza
: (opzionale): posizione di sicurezza per i singoli
assi relativa al pallet. Il posizionamento alle posizioni definite avviene
solamente se i valori corrispondenti sono stati letti nelle macro NC
e programmati di conseguenza.
L'introduzione TO-ORIENTED/WP-ORIENTED non può
avvenire mediante softkey. Essa compare unicamente se
nel livello pezzo o serraggio sono stati impostati per i pezzi
metodi di lavorazione diversi.
Se il metodo di lavorazione viene impostato nel livello
serraggio, esso viene memorizzato anche nel livello pezzo
e sovrascrive eventuali introduzioni precedenti.
