HEIDENHAIN TNC iTNC 530 233
6.4 T
raiet
to
ri
e – Coor
dinat
e
car
tesiane

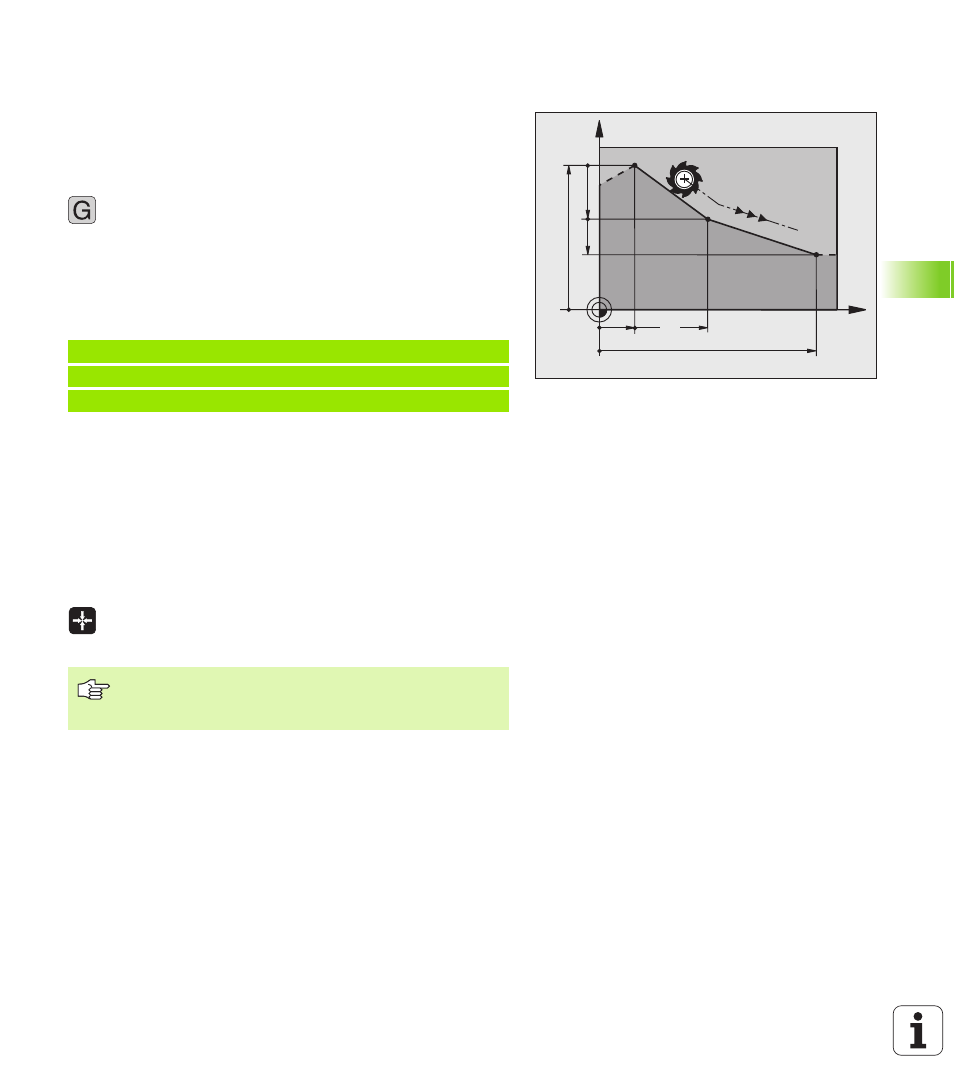

Retta in rapido G00
Retta con avanzamento G01 F. . .
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
Programmazione
 Coordinate del punto finale della retta
Se necessario:
 Correzione raggio G40/G41/G42
 Avanzamento F
 Funzione ausiliaria M
Esempi di blocchi NC
Conferma della posizione reale
Un blocco lineare (blocco G01) può essere generato anche con il tasto
"CONFERMA DELLA POSIZIONE REALE":
 Portare l'utensile nel modo operativo Funzionamento manuale sulla
posizione da confermare
 Commutare dalla visualizzazione dello schermo alla
Memorizzazione/Editing programma
 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco
 Premere il tasto "CONFERMA DELLA POSIZIONE
REALE": il TNC genererà un blocco G01 con le
coordinate della posizione reale
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Il numero degli assi che il TNC deve memorizzare nel
blocco G01 è da definirsi con la funzione MOD (vedere
"Selezione funzione MOD", pag. 624).
