HEIDENHAIN iTNC 530 407

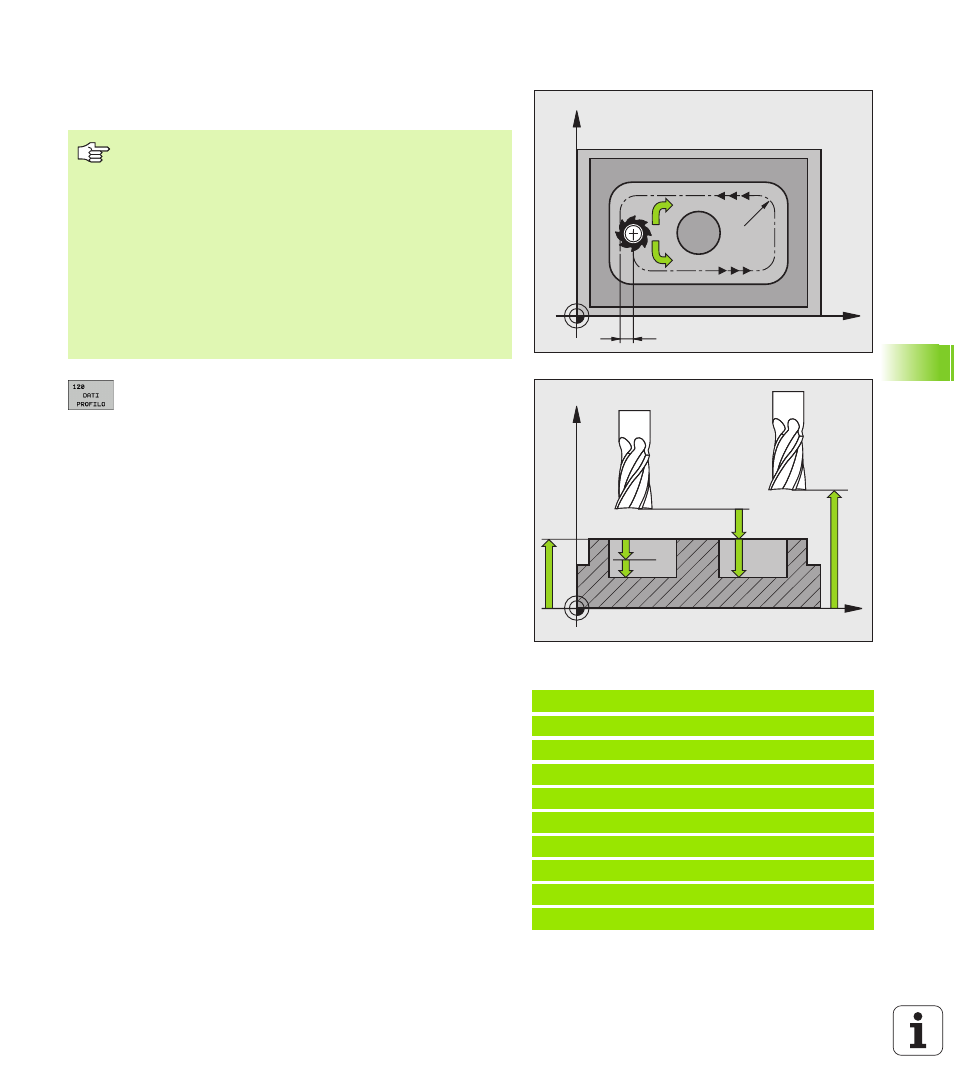

8.6 Cicli SL
DATI PROFILO (Ciclo G120)
Nel ciclo G120 vengono inserite tutte le informazioni di lavorazione per
i sottoprogrammi di definizione dei segmenti di profilo.
 PROFONDITÀ DI FRESATURA Q1 (incrementale): distanza
tra la superficie del pezzo e il fondo della tasca.
 FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE Q2: Q2 x
raggio utensile dà l’accostamento laterale k.
 QUOTA DI FINITURA LATERALE Q3 (incrementale):
sovrametallo di finitura nel piano di lavoro.
 SOVRAMETALLO PROFONDITÀ Q4 (incrementale):
sovrametallo di finitura per la profondità
 COORD. SUPERFICIE PEZZO Q5 (assoluto): coordinata
assoluta della superficie del pezzo
 DISTANZA DI SICUREZZA Q6 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
 ALTEZZA DI SICUREZZA Q7 (assoluto): altezza assoluta
che esclude qualsiasi collisione con il pezzo (per il
posizionamento intermedio e il ritiro alla fine del ciclo)
 RAGGIO DI ARROTONDAMENTO INTERNO Q8: raggio di
arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile
 SENSO ROT.? Senso orario = -1 Q9: direzione della
lavorazione per tasche
„ In senso orario (Q9 = -1 senso discorde per tasca e
isola)
„ In senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: Blocchi NC
N57 G120 DATI PROFILO
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.2 ;SOVRAM. LATERALE
Q4=+0,1 ;SOVRAM. PROFONDITA’
Q5=+30 ;COOR. SUPERF.
Q6=2 ;DIST. DI SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO ARROTOND.
Q9=+1 ;SENSO DI ROTAZIONE
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
Da osservare prima della programmazione
Il ciclo G120 è DEF attivo, cioè il ciclo G120 è attivo dalla sua
definizione nel programma di lavorazione.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo in questione.
I dati di lavorazione definiti nel ciclo G120 valgono anche
per i cicli da G121 a G124.
Utilizzando i cicli SL in programmi con parametri Q, i
parametri da Q1 a Q19 non possono essere utilizzati quali
parametri di programma.
