94 2 Funzionamento manuale e allineamento
2.5 Rotazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)

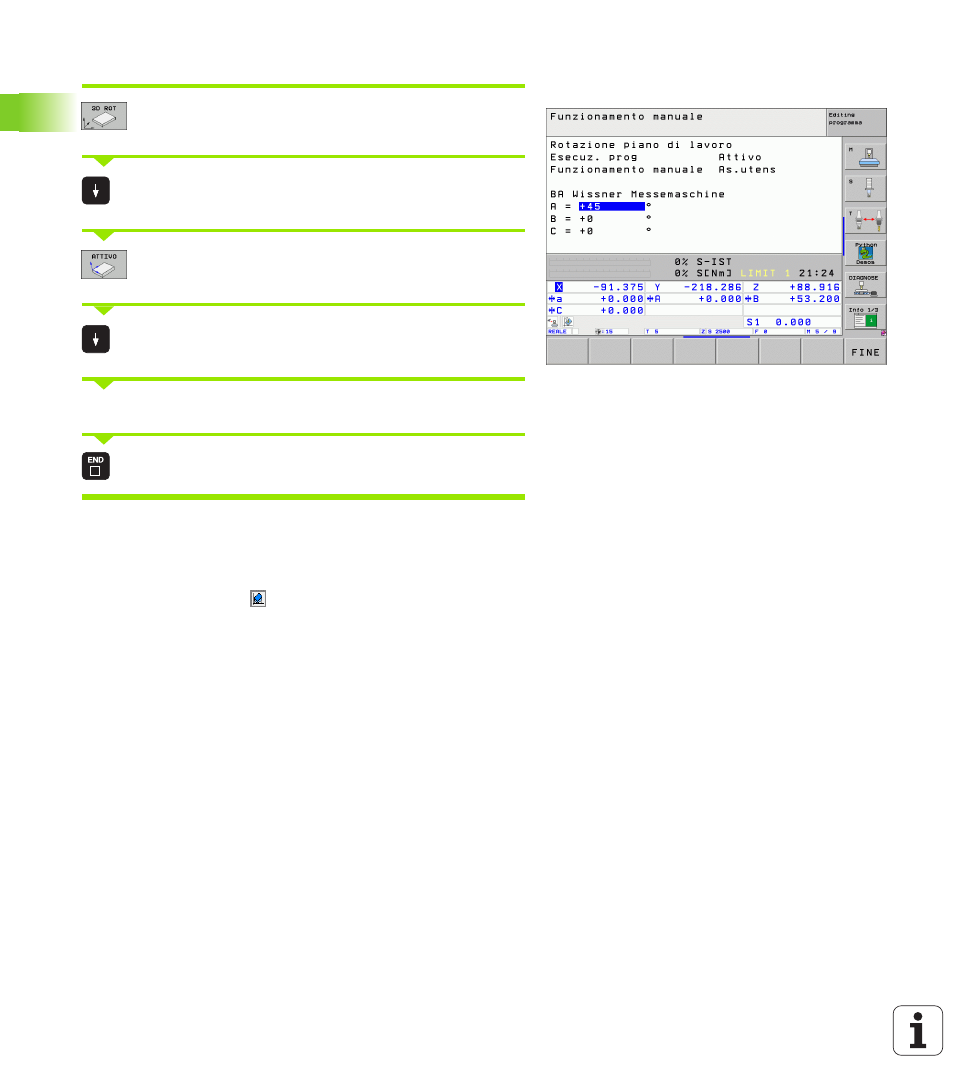

Attivazione della rotazione manuale
Selezione della rotazione manuale: premere il softkey
3D ROT
Con il tasto cursore posizionare il campo chiaro
sull'opzione Funzionamento manuale
Attivazione della rotazione manuale: premere il
softkey ATTIVO
Con il tasto cursore posizionare il campo chiaro
sull'asse rotativo desiderato
Inserire l'angolo di rotazione
Per concludere l'inserimento: tasto END
Per la disattivazione, nel menu Rotazione del piano di lavoro impostare
su Inattivo i relativi modi operativi.
Quando la funzione Rotazione del piano di lavoro è attiva e il TNC sta
spostando gli assi secondo il piano ruotato, nella visualizzazione di
stato compare il simbolo
.
Impostando la funzione Rotazione del piano di lavoro per il modo
operativo Esecuzione programma su Attivo, l'angolo di rotazione
inserito nel menu diventa attivo dal primo blocco del programma da
eseguire. Se nel programma di lavorazione viene utilizzato il ciclo G80
PIANO DI LAVORO
o la funzione PLANE, sono attivi i valori angolari definiti
in questi. In questo caso i valori angolari inseriti nel menu verranno
sovrascritti dai valori chiamati.
