HEIDENHAIN iTNC 530 (340 49x-04) ISO programming - Manuale (Pagina 526)

526 10 Programmazione: Sottoprogrammi e ripetizioni di blocchi di programma
1
0
.6 Esempi di pr
ogr
ammazione

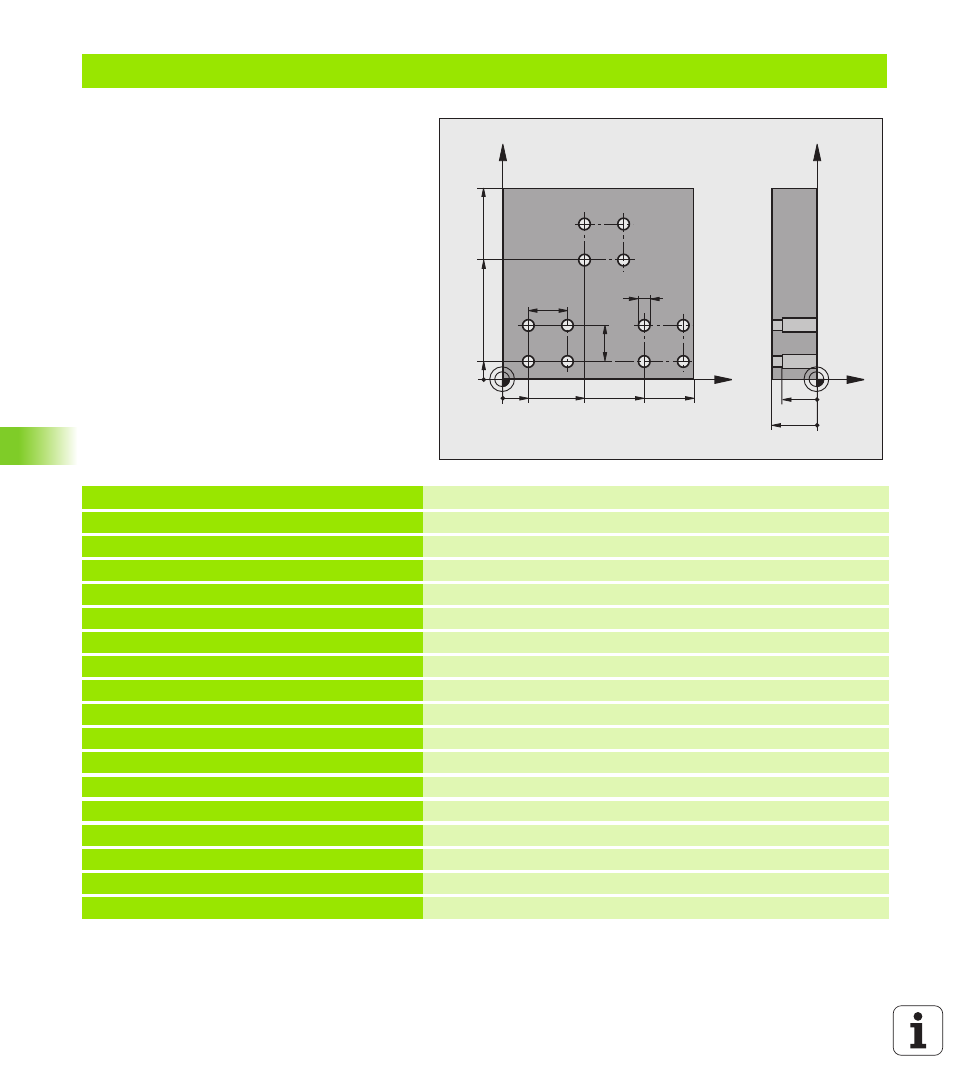

Esempio: Lavorazione di gruppi di fori con più utensili
Esecuzione del programma
„ Programmazione dei cicli di lavorazione nel
programma principale
„ Chiamata della sagoma di foratura completa
(sottoprogramma 1)
„ Posizionamento sui gruppi di fori nel
sottoprogramma 1, chiamata gruppo di fori
(sottoprogramma 2)
„ Una sola programmazione del gruppo di fori
nel sottoprogramma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 * Definizione utensile, punta per centrare
N40 G99 T2 L+0 R+3 * Definizione dell'utensile, punta
N50 G99 T3 L+0 R+3,5 * Definizione utensile, alesatore
N60 T1 G17 S5000 * Chiamata utensile, punta per centrare
N70 G00 G40 G90 Z+250 * Disimpegno utensile
N80 G200 FORATURA Definizione del ciclo "Foratura di centratura"
Q200=2 ;DIST. DI SICUREZZA
Q201=-3 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=3 ;PROF. ACCOSTAMENTO
Q210=0 ;F. TEMPO SOSTA SOPRA
Q203=+0 ;COOR. SUPERF.
Q204=10 ;2ª DIST. DI SICUREZZA
Q211=0,2 ;TEMPO DI SOSTA SOTTO
N90 L1,0 * Chiamata sottoprogramma 1 per sagoma di foratura completa
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
