HEIDENHAIN iTNC 530 441
8.7 Cicli SL con f
o
rm
ula del pr
ofilo

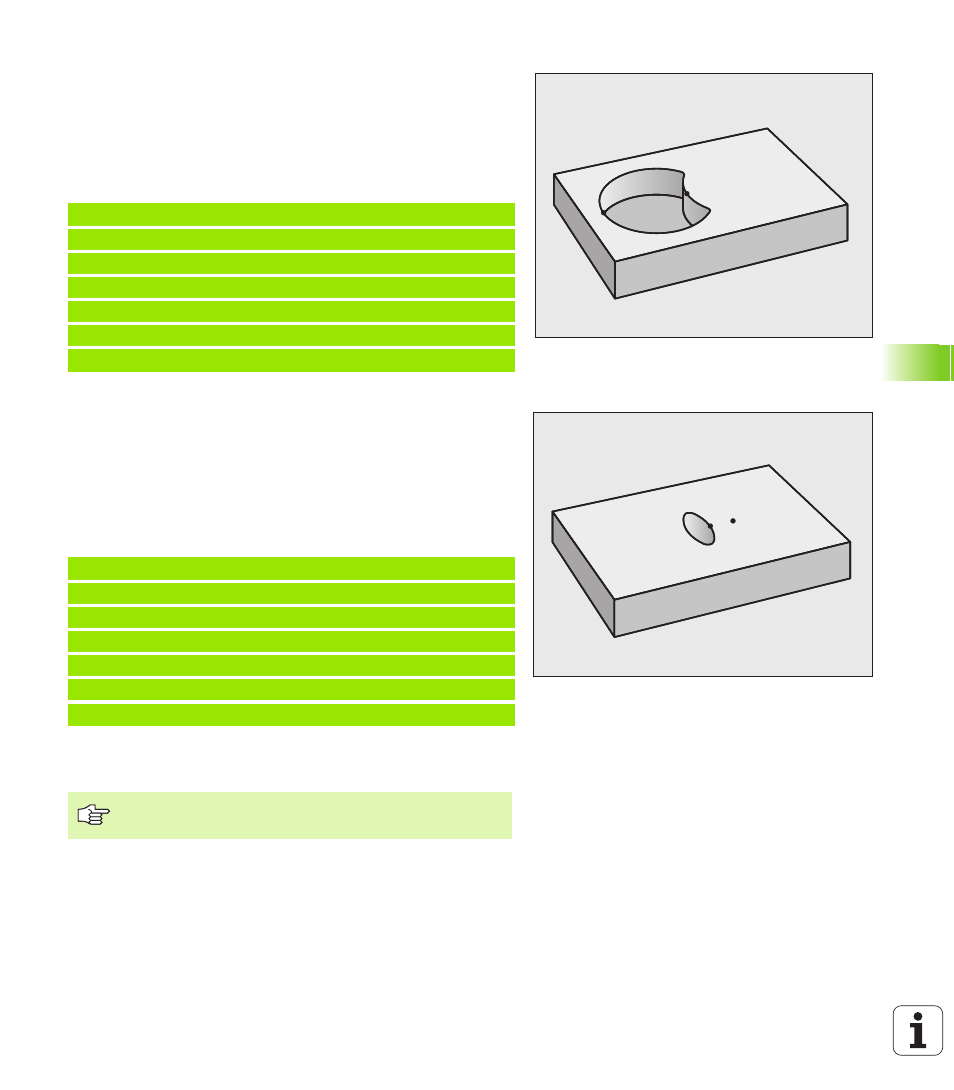

"Differenza" delle superfici
È richiesta la lavorazione della superficie A senza la parte coperta da B:
„ Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
„ Nella formula del profilo la superficie B viene sottratta dalla
superficie A con la funzione "intersezione con complemento di"
Programma di definizione del profilo:
Superficie di "intersezione"
È richiesta la lavorazione della superficie coperta da A e B (le superfici
con sovrapposizione semplice non devono essere lavorate).
„ Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
„ Nella formula del profilo le superfici A e B vengono calcolate con la
funzione "intersezione con"
Programma di definizione del profilo:
Elaborazione di profili con cicli SL
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = "TASCHE_A.H" *
N80 DECLARE CONTOUR QC2 = "TASCHE_B.H" *
N90 QC10 = QC1 \ QC2 *
N100 ...
N110 ...
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = "TASCHE_A.H" *
N80 DECLARE CONTOUR QC2 = "TASCHE_B.H" *
N90 QC10 = QC1 & QC2 *
N100 ...
N110 ...
L'elaborazione del profilo completo avviene con i cicli SL
da G120 a G124 (vedere "Cicli SL" pag. 400)
