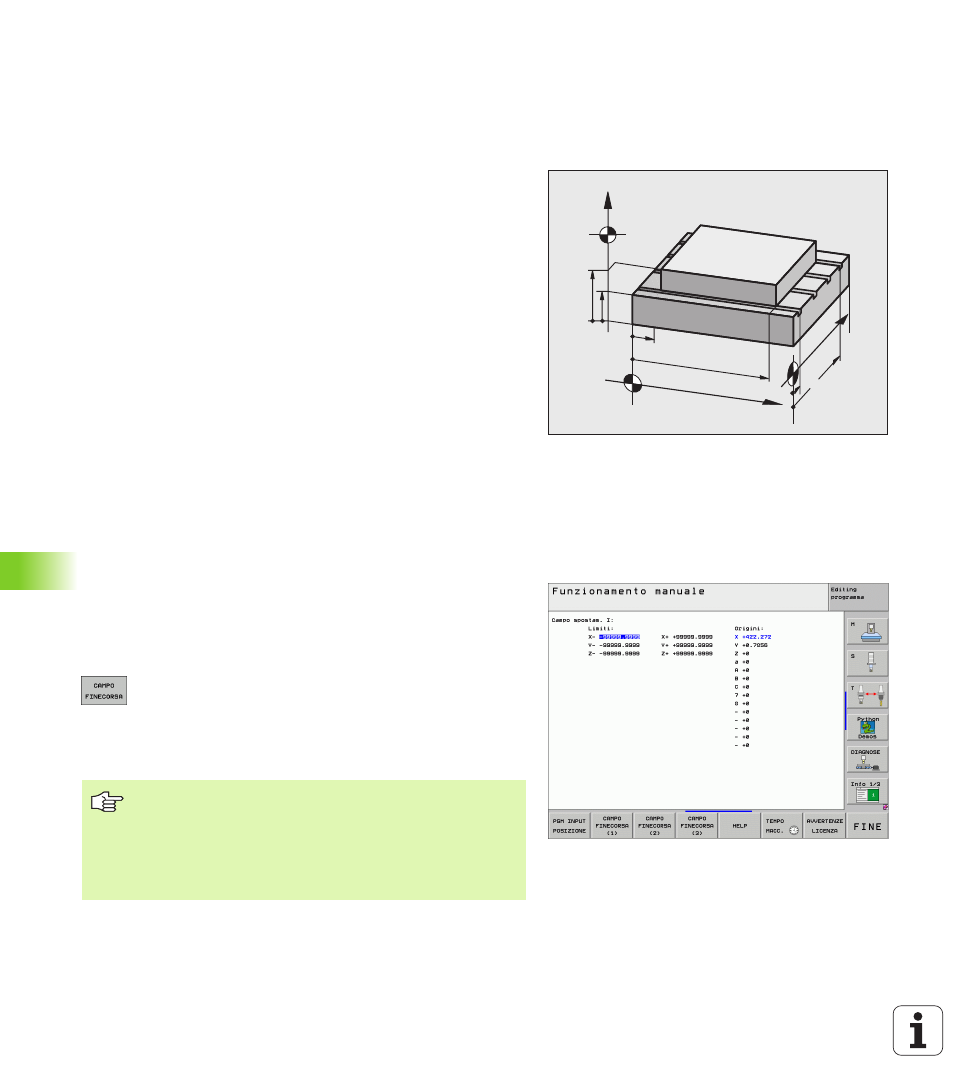

HEIDENHAIN iTNC 530 (340 49x-04) ISO programming - Manuale (Pagina 650)

650 13 Funzioni MOD
13.14 Limitazione delle corse, visualizzazione dell'or
igine
13.14 Limitazione delle corse,
visualizzazione dell'origine
Applicazione
Nell'ambito del campo di spostamento massimo è possibile limitare il
percorso di spostamento effettivamente utilizzabile per gli assi delle
coordinate.
Esempio d'impiego: protezione del divisore da collisioni
Il campo massimo di spostamento viene limitato mediante finecorsa
software. La corsa effettivamente utilizzabile viene limitata con la
funzione MOD CAMPO FINECORSA: si impostano i valori massimi
degli assi in direzione positiva e negativa, riferiti all'origine della
macchina. Se la macchina è prevista con più campi di spostamento si
possono definire separatamente i limiti dei singoli campi di
spostamento (softkey da FINECORSA (1) a FINECORSA (3)).
Lavoro senza limitazione del campo di
spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo, impostare
quale CAMPO FINECORSA il percorso di spostamento massimo del
TNC (+/- 99999 mm).
Rilevamento ed impostazione del campo
massimo di spostamento
 Selezionare la visualizzazione di posizione REF
 Posizionarsi sulle posizioni finali positive e negative desiderate sugli
assi X, Y, Z
 Prendere nota dei valori con il relativo segno
 Selezionare le funzioni MOD: premere il tasto MOD
 Impostazione dei limiti del campo di spostamento:
premere il softkey CAMPO FINECORSA. Impostare i
valori annotati quali limiti per gli assi
 Abbandonare la funzione MOD: premere il softkey
FINE
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
Le correzioni del raggio dell'utensile attive non vengono
tenute in considerazione in caso di limitazione del campo
di spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
