6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e – Coor
dinat
e
car
tesiane

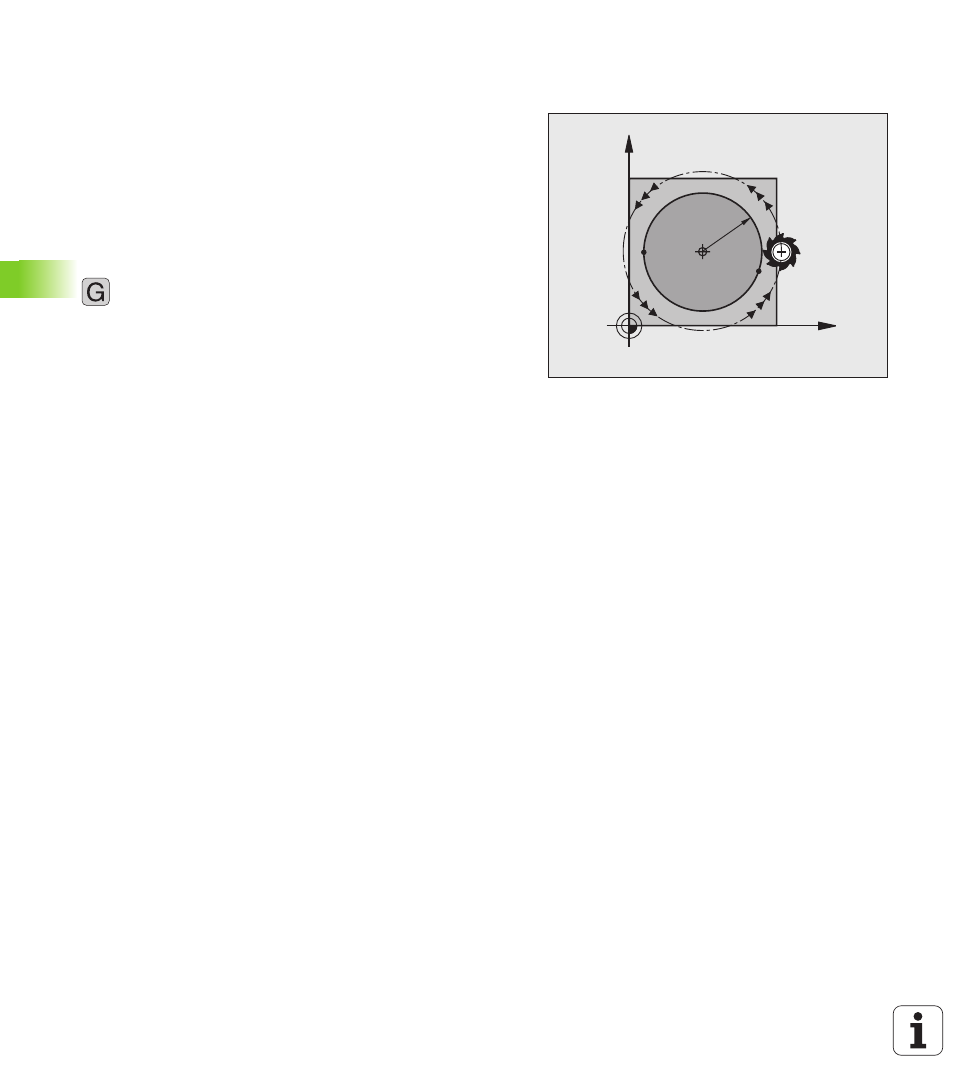

Traiettoria circolare G02/G03/G05 con raggio
definito
L'utensile si sposta su una traiettoria circolare avente il raggio R.
Senso di rotazione
In senso orario: G02
In senso antiorario: G03
Senza indicazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Programmazione
Inserire le coordinate del punto finale dell'arco di
cerchio
Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
Se necessario:
Avanzamento F
Funzione ausiliaria M
Cerchio completo
Per un cerchio completo si devono programmare due blocchi CR
consecutivi:
Il punto finale del primo semicerchio è contemporaneamente il punto
di partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è il punto di partenza del primo.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
