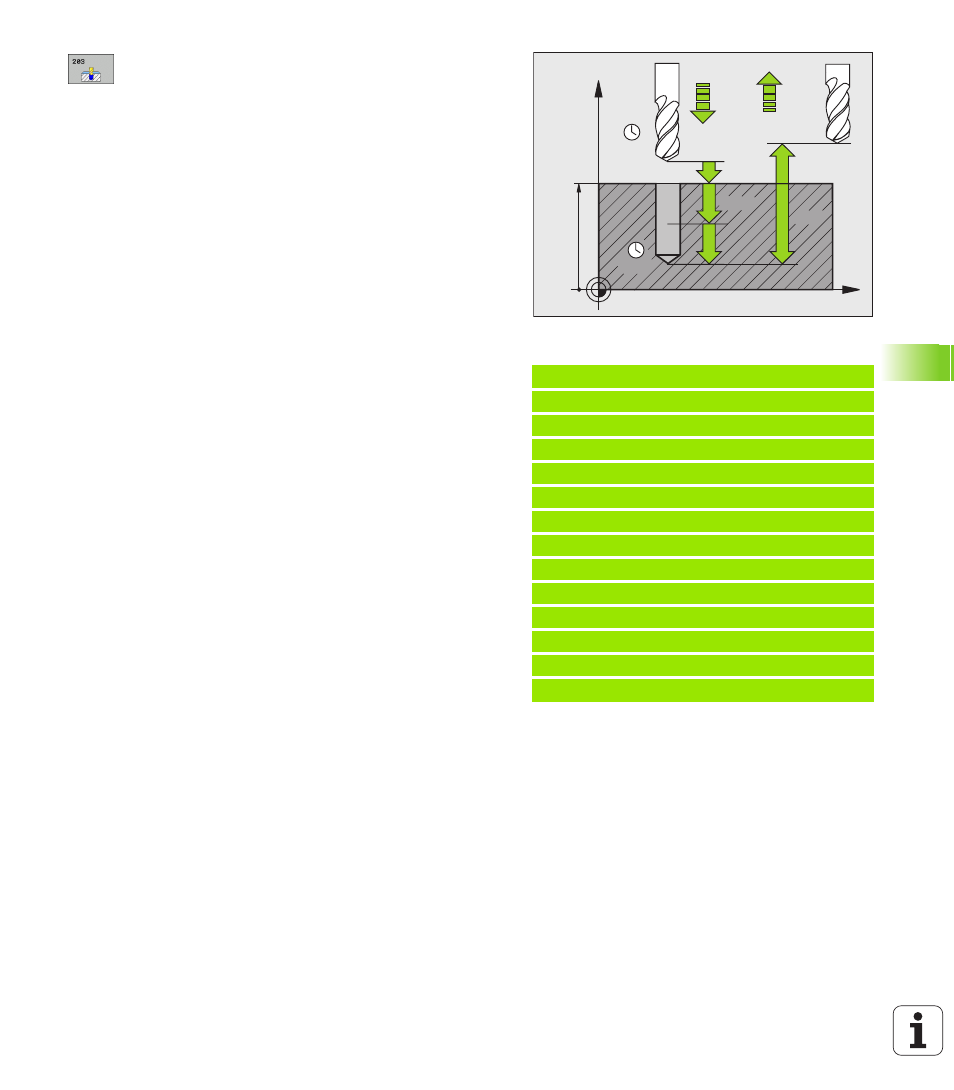

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile (pos. di partenza) e la
superficie del pezzo
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante la foratura in mm/
min
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota di accostamento dell’utensile. La
PROFONDITÀ non deve essere un multiplo della
PROFONDITÀ DI ACCOSTAMENTO. Il TNC si porta
in un unico passo fino alla PROFONDITÀ quando:
„ PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
„ la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
 TEMPO DI SOSTA SOPRA Q210: tempo in secondi
durante il quale l'utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 VALORE DA TOGLIERE Q212 (incrementale): valore di cui
il TNC riduce la PROFONDITÀ DI ACCOSTAMENTO
Q202 dopo ogni accostamento
 Num. ROTTURE TRUCIOLO PRIMA INVERSIONE Q213:
numero delle rotture del truciolo prima che il TNC ritiri
l’utensile dal foro per lo scarico dei trucioli. Per le
rotture truciolo, il TNC riporta indietro l'utensile di
volta in volta del valore di ritorno Q256
 PROFONDITÀ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l'accostamento al valore
impostato nel Q205
 TEMPO DI SOSTA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
 AVANZAMENTO RITORNO Q208: velocità di spostamento
dell'utensile durante l'estrazione dal foro in mm/min.
Impostando Q208=0, il TNC estrae l'utensile con
avanzamento Q206
 INVERSIONE NELLA ROTTURA TRUCIOLO Q256
(incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
Esempio: Blocchi NC
N110 G203 FORATURA UNIVERSALE
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+20 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;ROTTURE TRUCIOLO
Q205=3 ;MIN. PROF. ACCOST.
Q211=0.25 ;TEMPO DI SOSTA SOTTO
Q208=500 ;INVERS. AVANZAMENTO
Q256=0.2 ;INV. CON ROTT. TRUC.
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
